10716 - S660 Combine (Worldwide Edition, S.N. 745100-765171)(Russian) - 25Jan19

70 - Гидравл. система

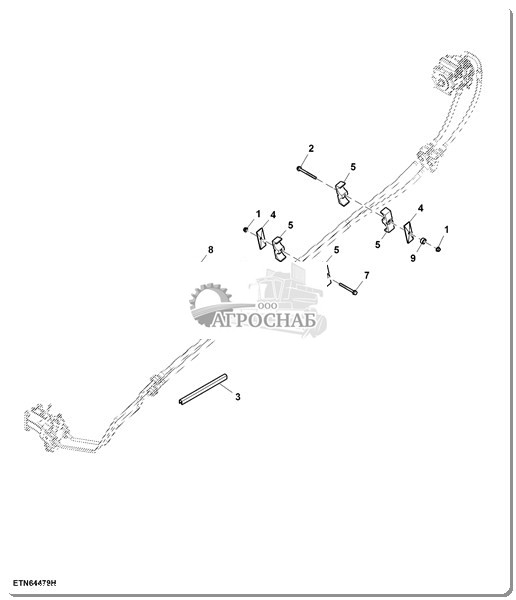

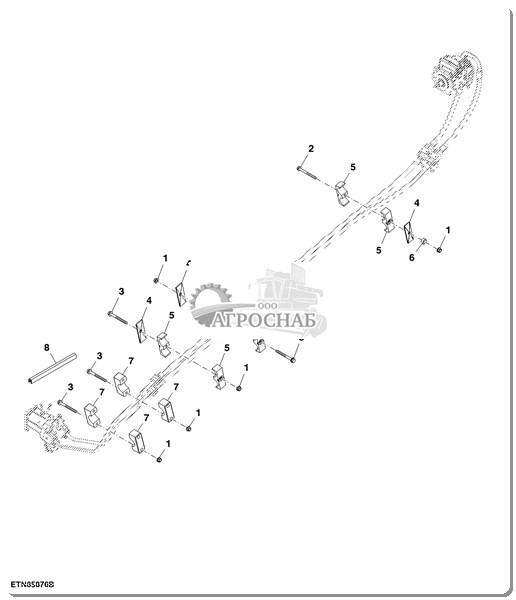

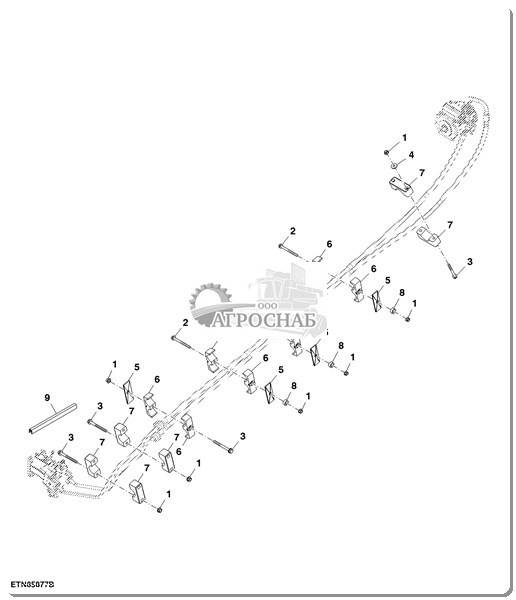

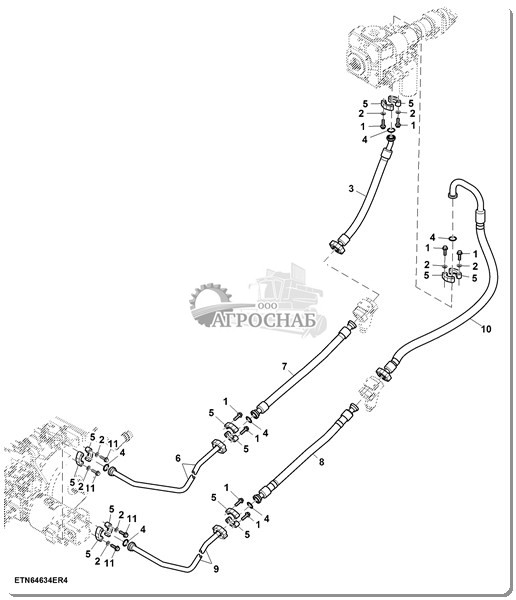

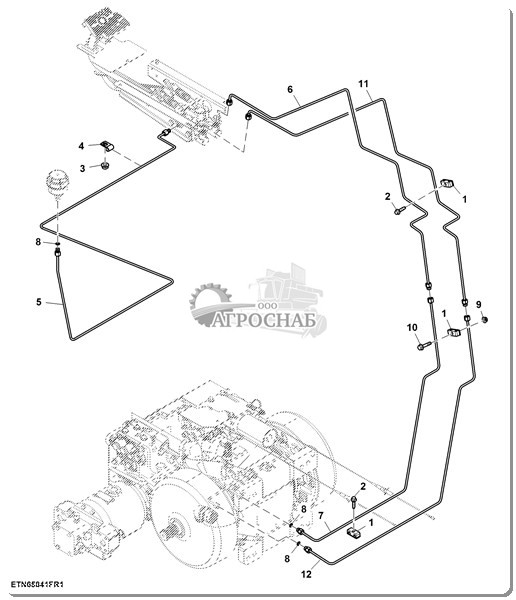

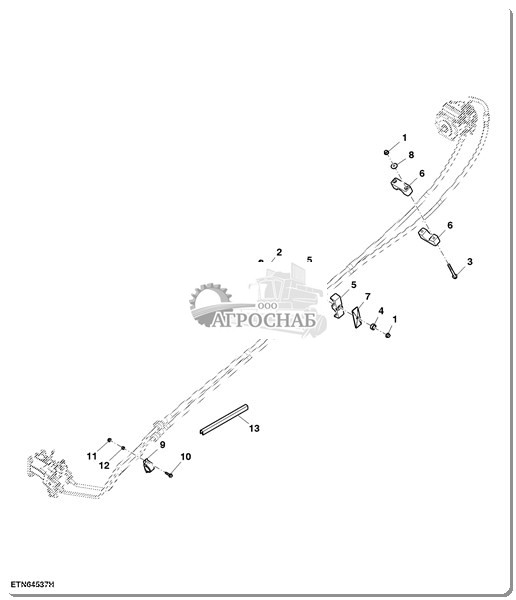

Тормозные магистрали

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H112910	Скоба	6
2	37M7104	Винт	4		M6 X 30
3	14M7298	Фланцевая гайка	3		M8
4	AH87142	Зажимная скоба	3
5	AXE16393	Тормозная линия	1
6	AXE15814	Тормозная линия	1		RH (Upper SVC)
7	AXE15815	Тормозная линия	1		RH (Lower SVC)
8	H127752	Уплотнительное кольцо	3
9	14M7303	Фланцевая гайка	2		M6
10	19M7796	Винт	2		M6 X 30
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE15816	Тормозная линия	1		LH (Upper SVC)
12	AXE15817	Тормозная линия	1		LH (Lower SVC)

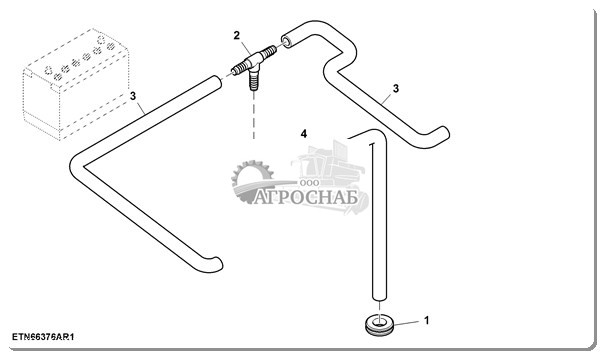

Вентиляционные шланги аккумуляторной батареи

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	M134844	Уплотнение	1
2	XP5TUB5	Тройник	1
3	......	Шланг	2		CTL 287 mm, MF TY22566
4	......	Шланг	1		CTL 380 mm, MF TY22566

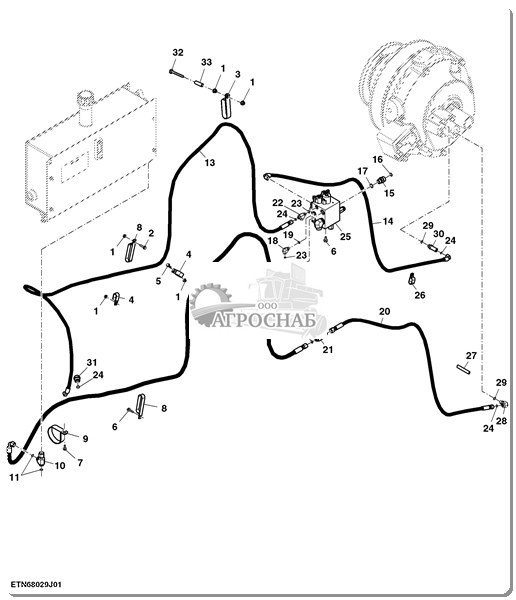

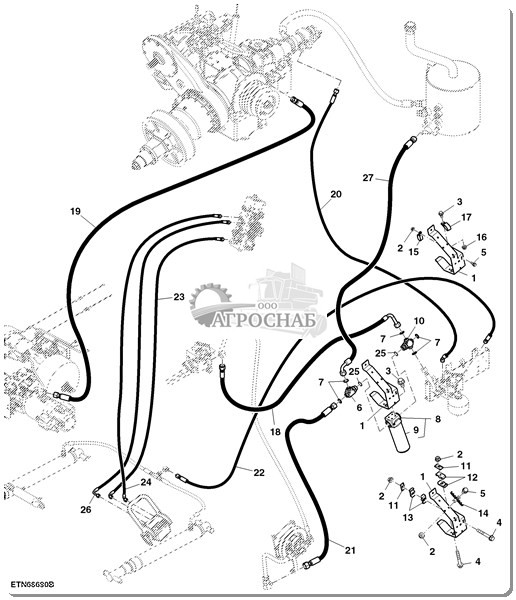

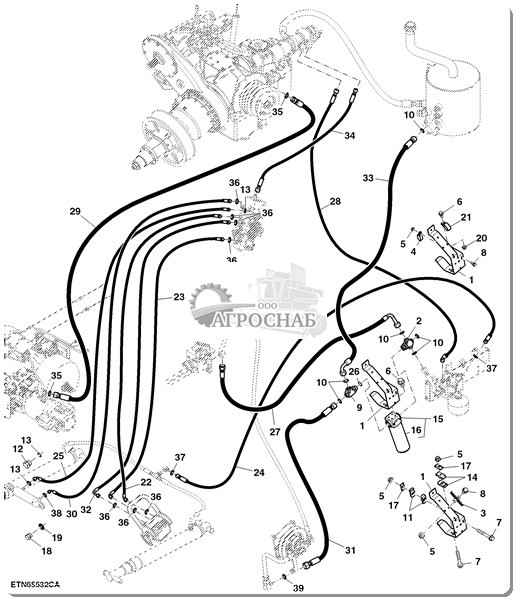

Главный узел гидравлического фильтра, шланги и опоры связок — с Contour Master

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE16392	Кронштейн	3		LH
2	AH132031	Фитинг	1
3	H163410	Шланговый зажим	2
4	R50454	Скоба	1
5	14M7298	Фланцевая гайка	8		M8
6	19M7784	Винт	3		M10 X 20
7	19M7801	Винт	3		M8 X 60
8	19M7866	Винт	5		M8 X 20
9	38H1438	Тройник	1
10	T77858	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H159793	Скоба	2
12	38H1146	Заглушка фитинга	1
13	T77613	Уплотнительное кольцо	1
14	H114897	Скоба	4
15	AH125733	Корпус фильтра	1
16	AH128449	Гидравлический фильтр	1
17	H112567	Пластина	3
18	38H1145	Заглушка фитинга	1
19	T77814	Уплотнительное кольцо	1
20	14M7296	Фланцевая гайка	1		M10
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	T149597	Скоба	1
22	AH168929	Гидрошланг	1		LGTH = 5640 mm
23	AH168928	Гидрошланг	1		LGTH = 5640 mm
24	AH168585	Гидрошланг	1		LGTH = 4300 mm
25	AH173392	Гидрошланг	1		LGTH = 6625 mm
26	R29936	Уплотнительное кольцо	AR
27	AXE12221	Гидрошланг	1		LGTH = 3600 mm
28	AXE13181	Гидрошланг	1		LGTH = 2920 mm
29	AH228198	Гидрошланг	1		LGTH = 5300 mm
30	AH173391	Гидрошланг	1		LGTH = 6550 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	AXE16071	Гидрошланг	1		LGTH = 2015 mm
32	AH169111	Гидрошланг	1		LGTH = 5640 mm
33	AXE17815	Гидрошланг	1		LGTH = 3575 mm
34	AH212967	Гидрошланг	1		LGTH = 2475 mm
35	U12547	Уплотнительное кольцо	2
36	R26375	Уплотнительное кольцо	6
37	T77857	Уплотнительное кольцо	2
38	R28782	Уплотнительное кольцо	1
39	T76938	Уплотнительное кольцо	1

Главный узел гидравлического фильтра, шланги и опоры связок — без Contour Master

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE16392	Кронштейн	3		LH
2	14M7298	Фланцевая гайка	8		M8
3	19M7784	Винт	3		M10 X 20
4	19M7801	Винт	3		M8 X 60
5	19M7866	Винт	5		M8 X 20
6	38H1438	Тройник	1
7	T77858	Уплотнительное кольцо	1
8	AH125733	Корпус фильтра	1
9	AH128449	Гидравлический фильтр	1
10	AH132031	Фитинг	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H112567	Пластина	3
12	H114897	Скоба	4
13	H159793	Скоба	2
14	H163410	Шланговый зажим	2
15	R50454	Скоба	1
16	14M7296	Фланцевая гайка	1		M10
17	T149597	Скоба	1
18	AXE12221	Гидрошланг	1		LGTH = 3600 mm
19	AH228198	Гидрошланг	1		LGTH = 5300 mm
20	AXE13181	Гидрошланг	1		LGTH = 2920 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	AXE16071	Гидрошланг	1		LGTH = 2015 mm
22	AH168585	Гидрошланг	1		LGTH = 4300 mm
23	AH168928	Гидрошланг	1		LGTH = 5640 mm
24	AH168929	Гидрошланг	1		LGTH = 5640 mm
25	R29936	Уплотнительное кольцо	AR
26	AH169111	Гидрошланг	1		LGTH = 5640 mm
27	AXE17815	Гидрошланг	1		LGTH = 3575 mm

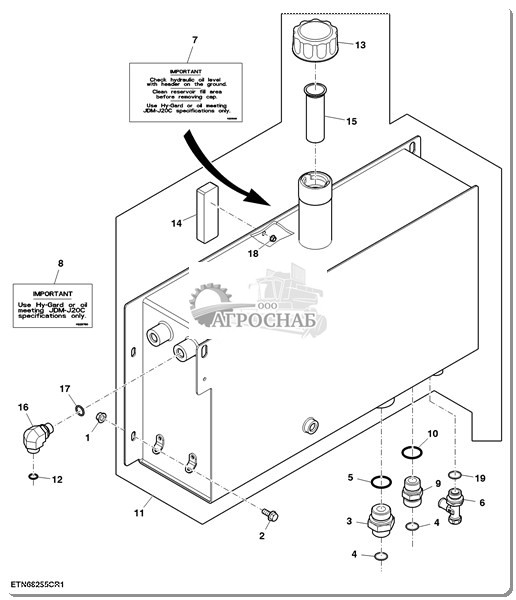

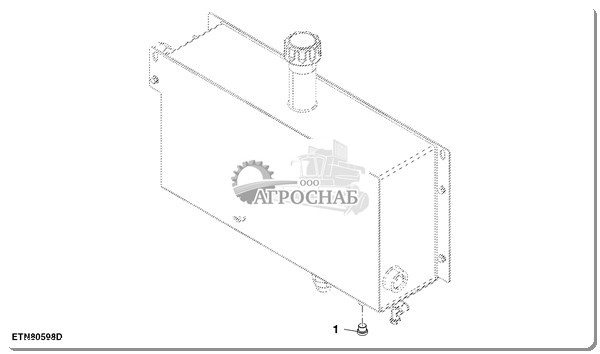

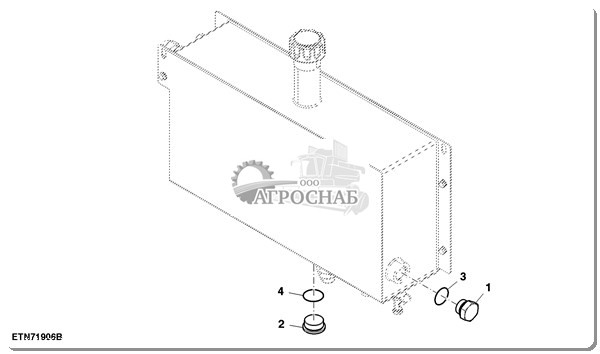

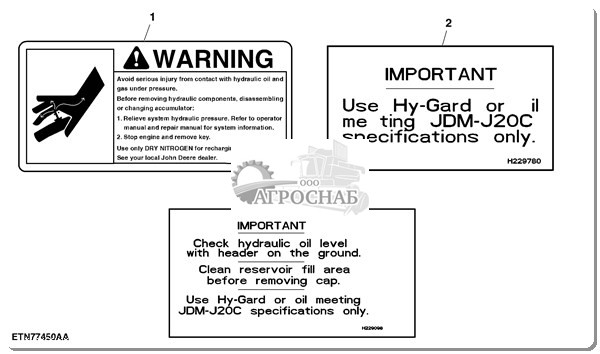

Резервуар для гидравлического/гидростатического масла

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7866	Винт	4		M8 X 20
3	38H5013	Фитинг переходника	1
4	T77858	Уплотнительное кольцо	2
5	51M7048	Уплотнительное кольцо	1		29.600 X 2.900 mm
6	AXE10916	Сливной клапан	1
7	H229098	Метка	1
8	H229780	Метка	1
9	38H5005	Фитинг переходника	1
10	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE41462	Бак	1		33L SUB FOR AXE14759
12	T77857	Уплотнительное кольцо	1
13	AH209363	Крышка заливной горловины	1
14	AH218461	Индикатор	1
15	AH229314	Сетчатый фильтр	1
16	38H5017	Коленчатый патрубок	1
17	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
18	14M7296	Фланцевая гайка	2		M10
19	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm

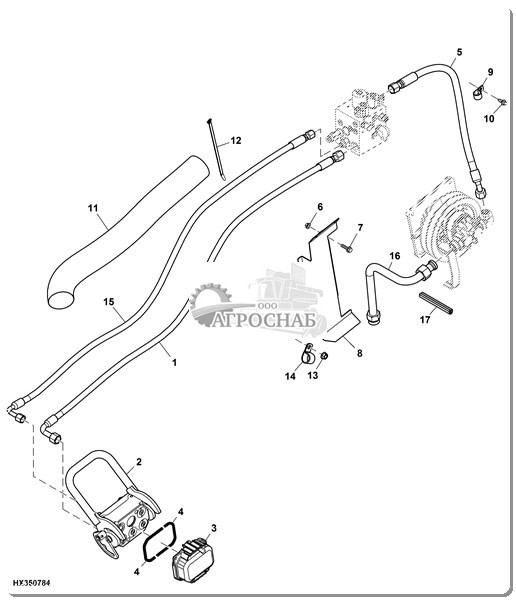

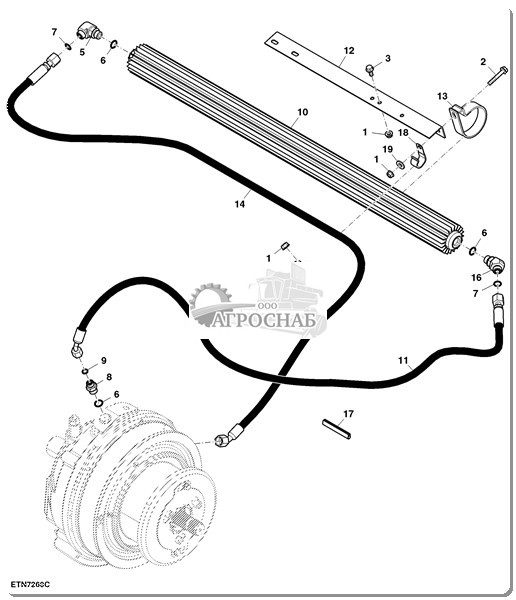

Охладитель масла и шланги наклонной камеры

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	5		M8
2	19M7800	Винт	2		M8 X 50
3	19M7866	Винт	2		M8 X 20
4	19M7867	Винт	1		M8 X 25
5	38H1005	Коленчатый патрубок	1
6	R26375	Уплотнительное кольцо	3
7	T77857	Уплотнительное кольцо	2
8	38H1171	Фитинг переходника	1
9	T77613	Уплотнительное кольцо	1
10	AH150687	Маслоохладитель	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AH211604	Гидрошланг	1		LGTH = 1100 mm
12	H209581	Уголок	1
13	R111156	Зажимная скоба	2
14	AH202606	Гидрошланг	1		LGTH = 2000 mm
15	AH97280	Зажимная скоба	1
16	38H1046	Коленчатый патрубок	1
17	H220798	Изолятор	1
18	AH96317	Зажимная скоба	2
19	24H1289	Шайба	2		21/64" X 5/8" X 0.049"

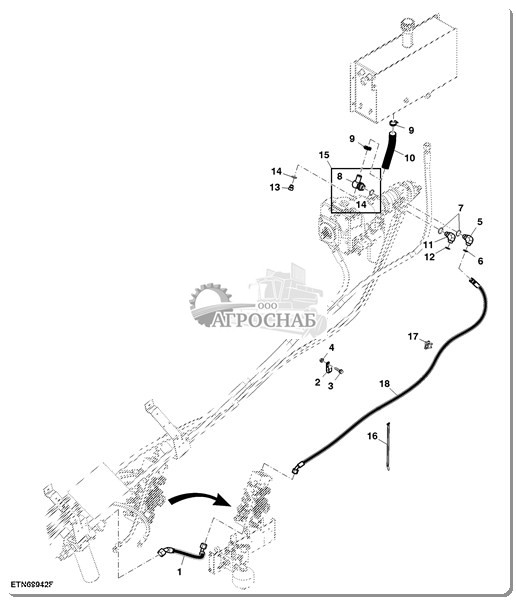

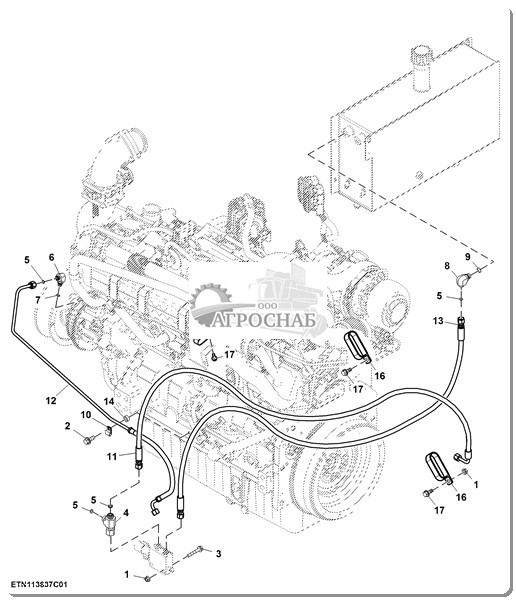

Главные гидравлические шланги всасывания и возврата — привод на 4 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH230615	Гидрошланг	1		LGTH = 400 mm, Обратный шла нг от клапана HIC к фильтру
2	R49921	Скоба	1
3	19M7868	Винт	1		M8 X 30
4	14M7298	Фланцевая гайка	1		M8
5	38H1012	Коленчатый патрубок	1
6	T77857	Уплотнительное кольцо	1
7	R26906	Уплотнительное кольцо	2
8	AH75162	Фитинг	1
9	AXE12744	Шланговый зажим	2
10	HXE16407	Гидрошланг	1		LGTH = 228 mm, Главный всасывающий шланг
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H1006	Коленчатый патрубок	1
12	T77932	Уплотнительное кольцо	1
13	64H1002	Пробка сливного отверстия	1
14	AXE25805	Гидрошланг	1		LGTH = 2470 mm, SUB FOR A XE24148 Напорный шланг HIC
15	H224073	Обвязной хомут	4
16	AN209168	Вертлюг	1
17	R29936	Уплотнительное кольцо	1
18	AN303446	Коленчатый патрубок	1
19	R28782	Уплотнительное кольцо	1

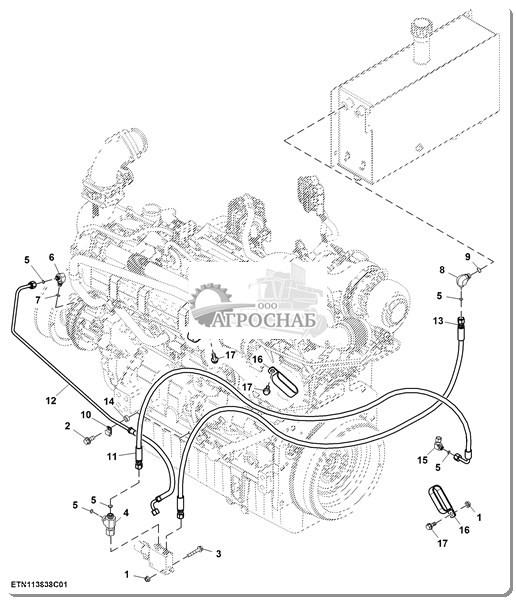

Главные гидравлические шланги всасывания и возврата — привод на 2 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH208259	Гидрошланг	1		LGTH = 460 mm
2	R49921	Скоба	1
3	19M7868	Винт	1		M8 X 30
4	14M7298	Фланцевая гайка	1		M8
5	38H1012	Коленчатый патрубок	1
6	T77857	Уплотнительное кольцо	1
7	R26906	Уплотнительное кольцо	2
8	AH75162	Фитинг	1
9	AXE12744	Шланговый зажим	2
10	HXE16407	Гидрошланг	1		LGTH = 228 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H1006	Коленчатый патрубок	1
12	T77932	Уплотнительное кольцо	1
13	64H1002	Пробка сливного отверстия	1
14	R28782	Уплотнительное кольцо	1
15	AN303446	Коленчатый патрубок	1
16	H224073	Обвязной хомут	4
17	AN209168	Вертлюг	1
18	AXE25805	Гидрошланг	1		LGTH = 2470 mm

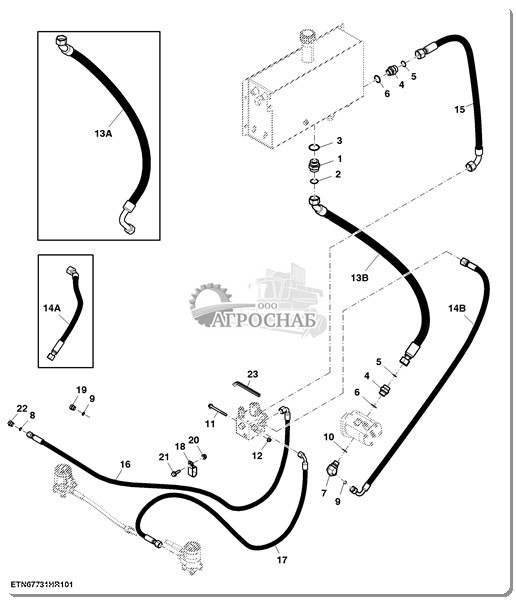

Однопоточные шланги разбрасывателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5189	Фитинг переходника	1
2	T78612	Уплотнительное кольцо	1
3	51M7049	Уплотнительное кольцо	1		38.600 X 2.900 mm
4	38H5006	Фитинг переходника	2
5	T76938	Уплотнительное кольцо	2
6	51M7048	Уплотнительное кольцо	2		29.600 X 2.900 mm
7	38H5166	Коленчатый патрубок	1
8	T77857	Уплотнительное кольцо	1
9	T77932	Уплотнительное кольцо	2
10	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	19M7836	Винт	2		M10 X 110
12	14M7296	Фланцевая гайка	2		M10
13A	AXE21622	Гидрошланг	1		-	755000
13B	AXE29894	Гидрошланг	1	755001	-
14A	AXE12609	Гидрошланг	1		-	755000
14B	AXE37490	Гидрошланг	1	755001	-
15	AXE15001	Гидрошланг	1		LGTH = 1280 mm
16	AXE24390	Гидрошланг	1		LGTH = 2025 mm, SUB FOR AXE12607
17	AXE24389	Гидрошланг	1		LGTH = 1806 mm, SUB FOR AXE12606
18	R49921	Скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	38H1148	Заглушка фитинга	1
20	14M7298	Фланцевая гайка	1		M8
21	19M7867	Винт	1		M8 X 25
22	38H1147	Заглушка фитинга	1
23	......	Изолятор	1		CTL 205 mm, AH122244

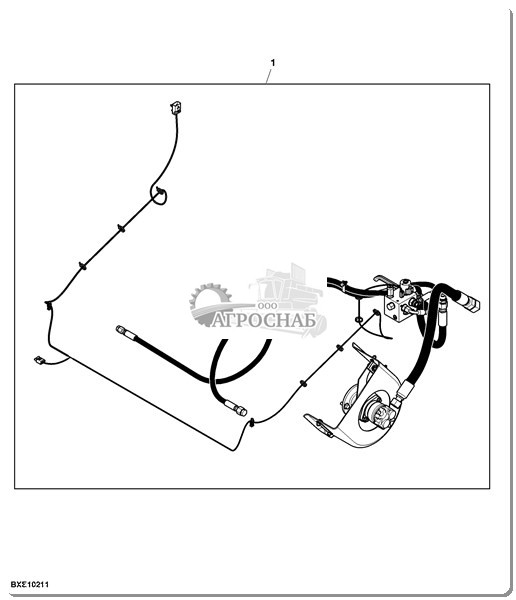

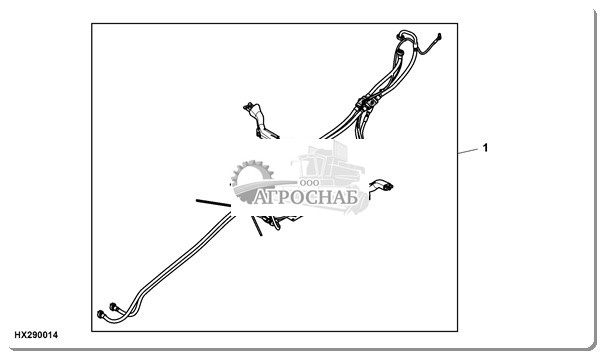

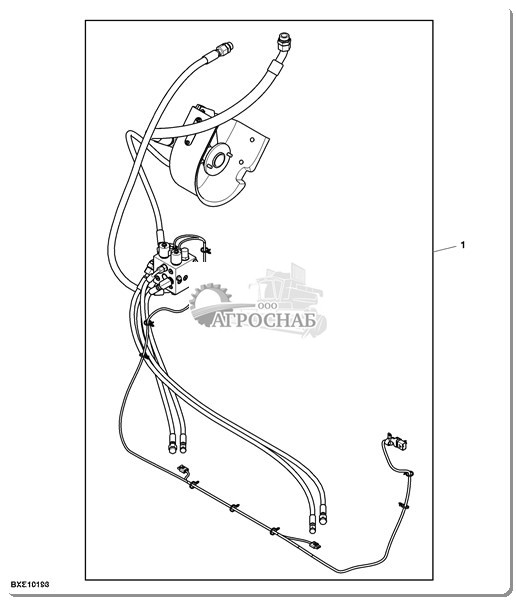

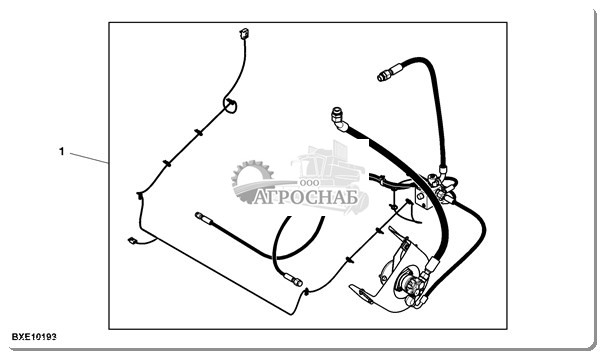

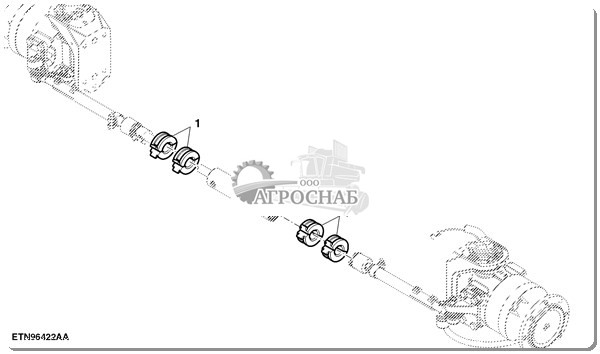

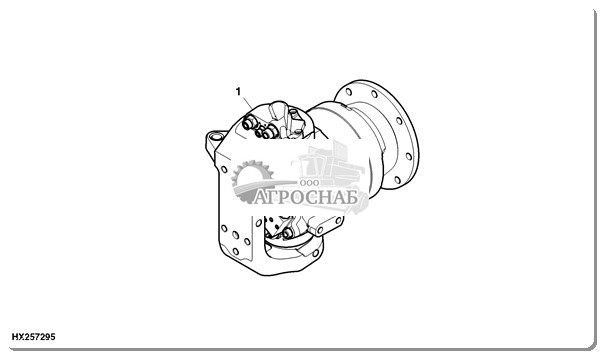

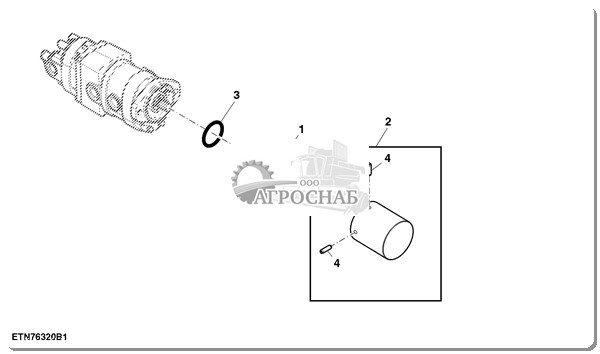

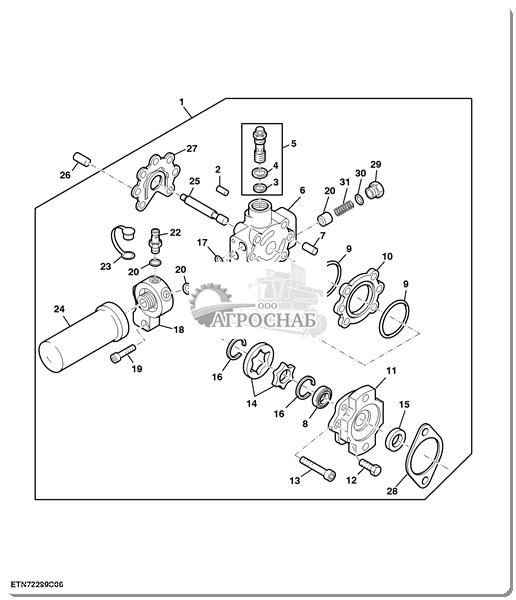

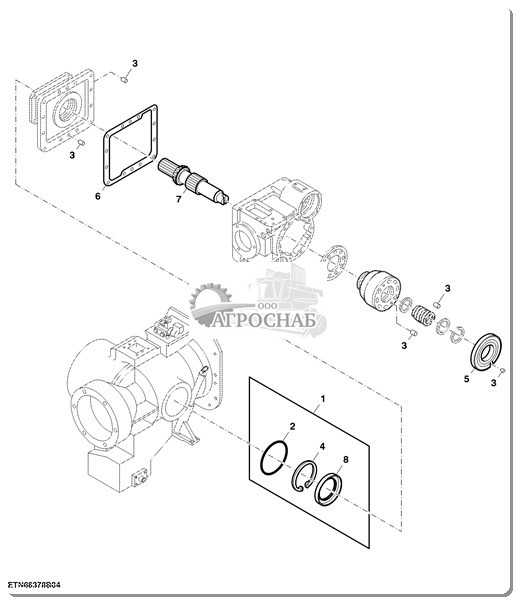

Оборудование, односкоростной разбрасыватель

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	BXE10193	Комплект насосов	1

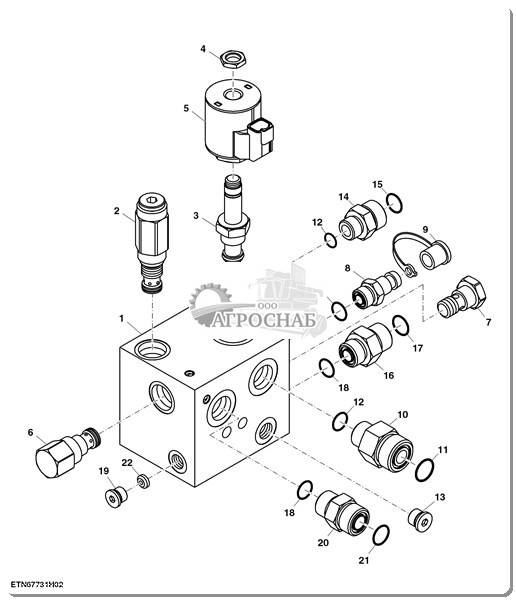

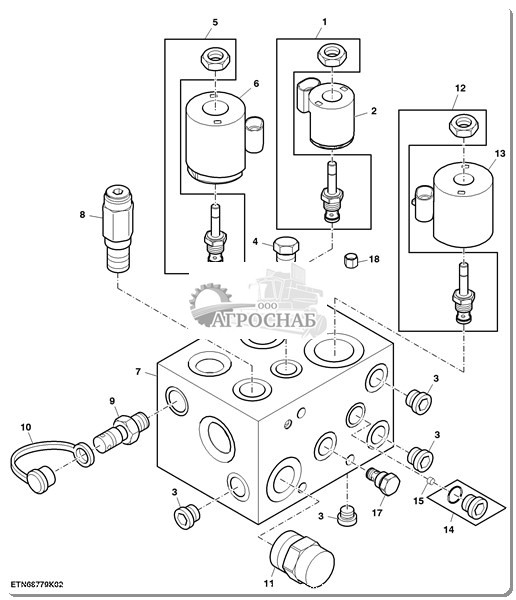

Однопоточный клапан управления разбрасывателем

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE15656	Клапан	1
2	AH228047	Редукционный клапан	1
3	AH228035	Электромагнитный клапан	1
4	N223292	Гайка	1
5	AH228045	Катушка эл/магн. клапана	1
6	AH228039	Обратный клапан	1
7	AH228048	Обратный клапан	1
8	RE190805	Диагностическая муфта	1
9	R77175	Крышка	1
10	38H5005	Фитинг переходника	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	T77858	Уплотнительное кольцо	1
12	51M7047	Уплотнительное кольцо	2		23.600 X 2.900 mm
13	N305925	Заглушка	1
14	38H5014	Фитинг переходника	1
15	T76938	Уплотнительное кольцо	1
16	38H5004	Фитинг переходника	1
17	T77932	Уплотнительное кольцо	1
18	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
19	N304196	Заглушка	1
20	38H5076	Фитинг переходника	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	T77857	Уплотнительное кольцо	1
22	H229534	Жиклер	1

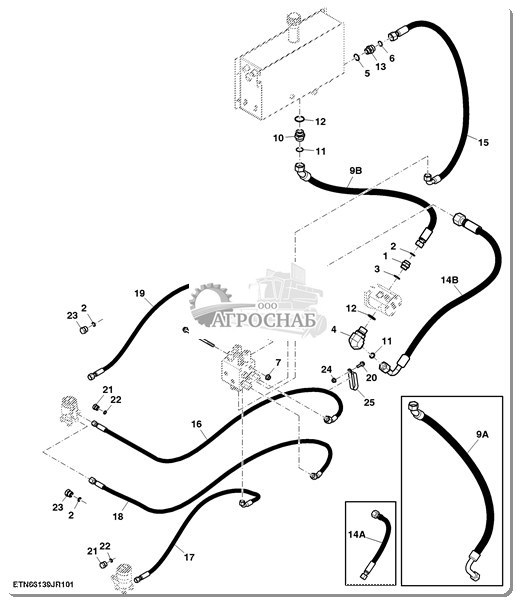

Двухпоточные шланги разбрасывателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5152	Фитинг переходника	1
2	T77932	Уплотнительное кольцо	3
3	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
4	38H5166	Коленчатый патрубок	1
5	51M7048	Уплотнительное кольцо	2		29.600 X 2.900 mm
6	T76938	Уплотнительное кольцо	2
7	14M7296	Фланцевая гайка	2		M10
8	19M8598	Винт	2		M10 X 170
9A	AXE23313	Гидрошланг	1		-	755000
9B	AXE29715	Гидрошланг	1	755001	-
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	38H5189	Фитинг переходника	2
11	T78612	Уплотнительное кольцо	2
12	51M7049	Уплотнительное кольцо	2		38.600 X 2.900 mm
13	38H5006	Фитинг переходника	1
14A	AXE12609	Гидрошланг	1		-	755000
14B	AXE37490	Гидрошланг	1	755001	-
15	AXE14737	Гидрошланг	1		LGTH = 1680 mm
16	AXE21053	Гидрошланг	1		LGTH = 2130 mm
17	AXE21056	Гидрошланг	1		LGTH = 1250 mm
18	AXE21054	Гидрошланг	1		LGTH = 2120 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	AXE21052	Гидрошланг	1		LGTH = 1360 mm
20	19M7867	Винт	1		M8 X 25
21	38H1147	Заглушка фитинга	1
22	T77857	Уплотнительное кольцо	1
23	38H1148	Заглушка фитинга	1
24	14M7298	Фланцевая гайка	1		M8
25	H117952	Скоба	1
26	......	Изолятор	1		CTL 205 mm, MF AH122244

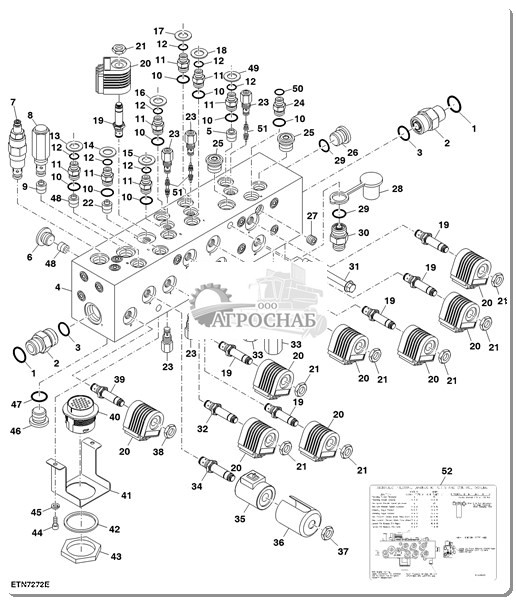

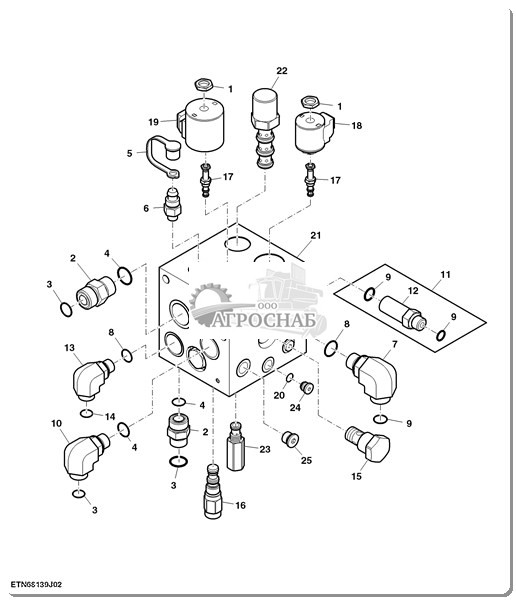

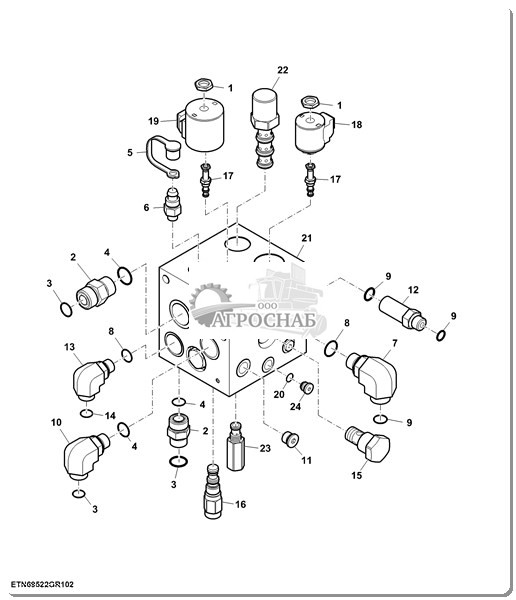

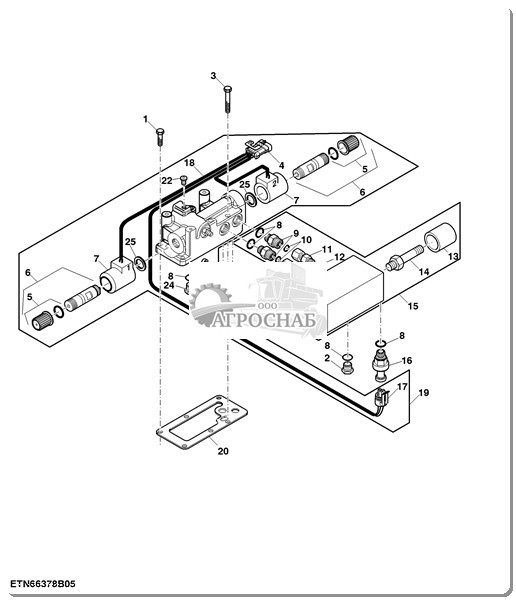

Клапан управления соломоразбрасывателем — гидравлическая система с двойным открытым центром

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	N223292	Гайка	2
2	38H5005	Фитинг переходника	2
3	T77858	Уплотнительное кольцо	3
4	51M7047	Уплотнительное кольцо	2		23.600 X 2.900 mm
5	R77175	Крышка	1
6	RE190805	Диагностическая муфта	1
7	38H5027	Коленчатый патрубок	1
8	51M7045	Уплотнительное кольцо	4		19.300 X 2.200 mm
9	T77857	Уплотнительное кольцо	2
10	38H5066	Коленчатый патрубок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	61M5076	Фитинг переходника	1
12	38H5076	Фитинг переходника	1
13	38H5018	Коленчатый патрубок	1
14	T77932	Уплотнительное кольцо	1
15	AH228048	Обратный клапан	2
	AT224864	Комплект уплотнений	1
16	AXE16272	Редукционный клапан	1
	AT224864	Комплект уплотнений	1
17	AH228035	Электромагнитный клапан	2
	AN207423	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
18	AH228045	Катушка эл/магн. клапана	1
19	AXE13831	Катушка эл/магн. клапана	1
20	H229535	Жиклер	2
21	AXE15539	Клапан	1
22	AXE12375	Компенсатор	1
	AN261743	Комплект уплотн. колец	1
23	AT380801	Гидравл. нагнетат. клапан	1
	AT225085	Комплект уплотнений	1
24	N304196	Заглушка	2
25	N305935	Нажимная кнопка	7

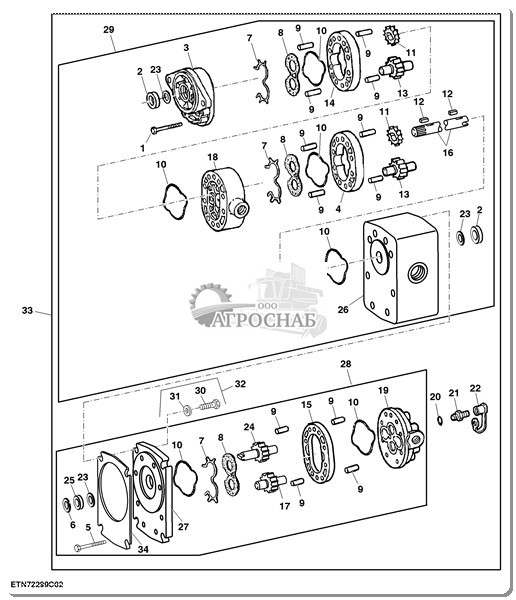

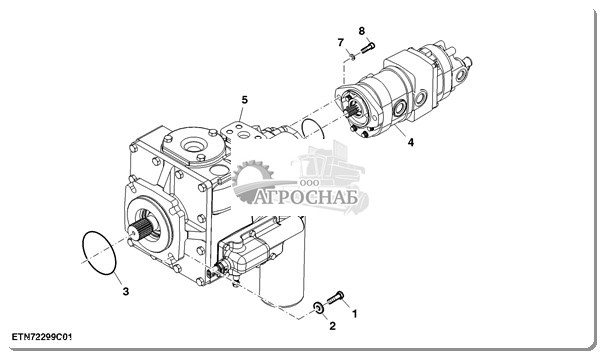

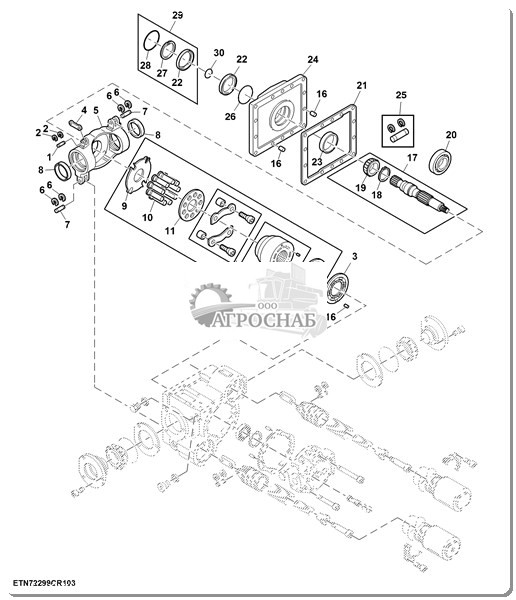

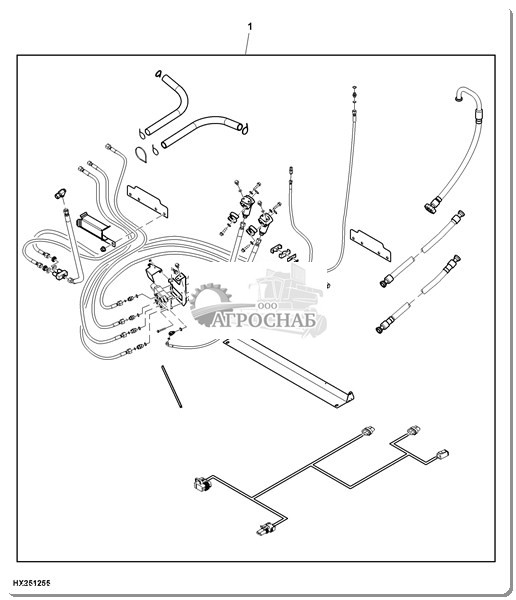

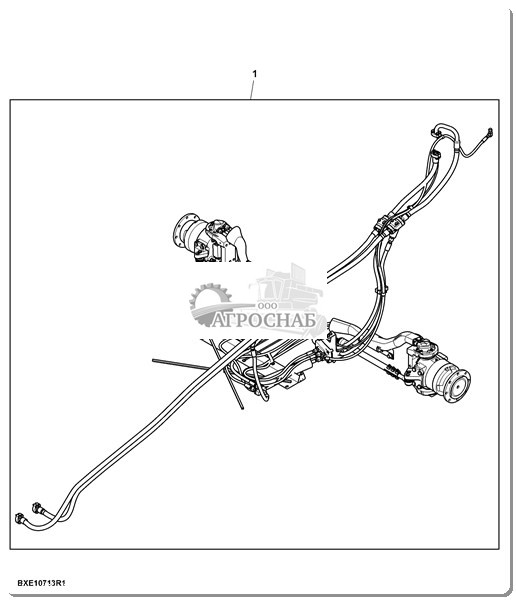

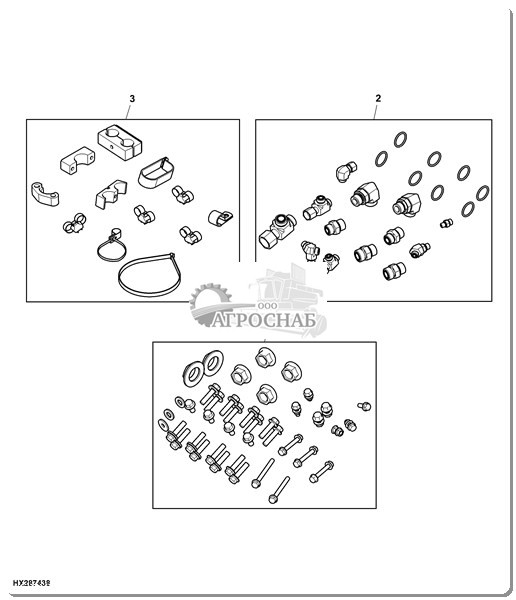

Комплект насоса, клапан управления соломоразбрасывателем, гидравлическая система с двойным открыт

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	BXE10211	Комплект насосов	1		ORDER WITH BXE10181

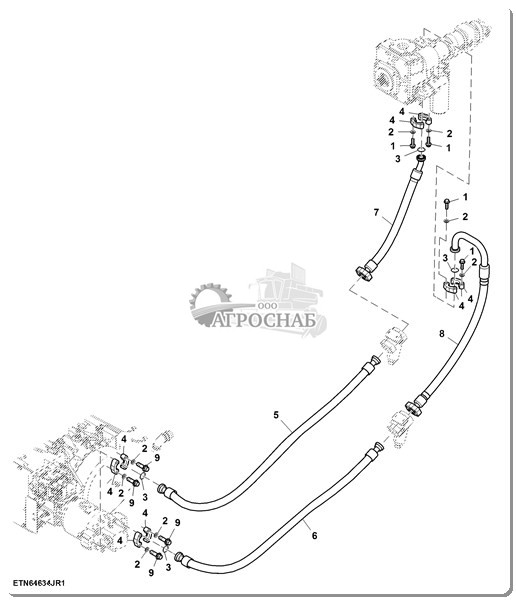

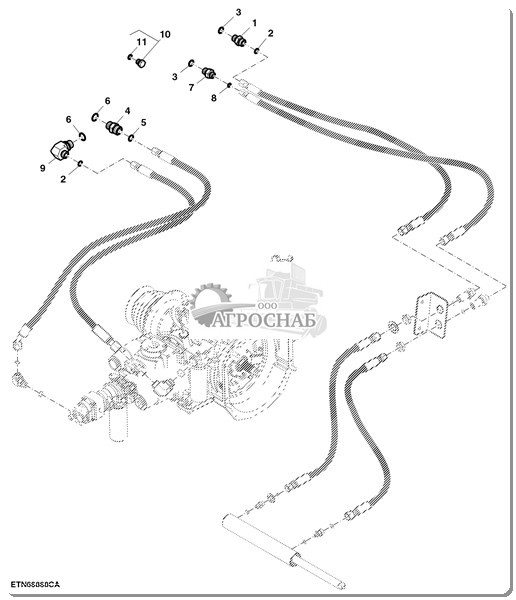

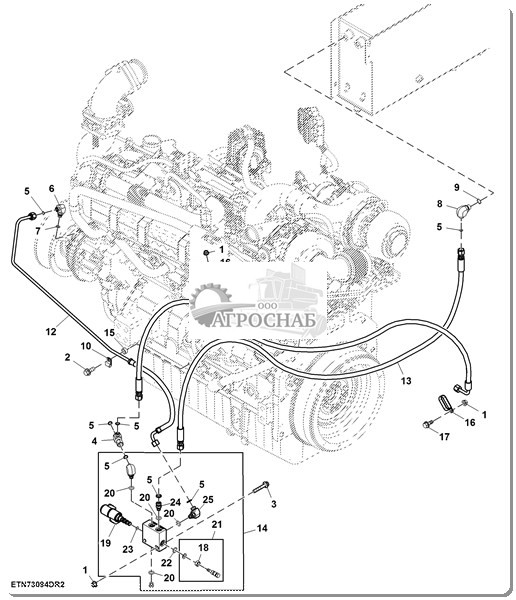

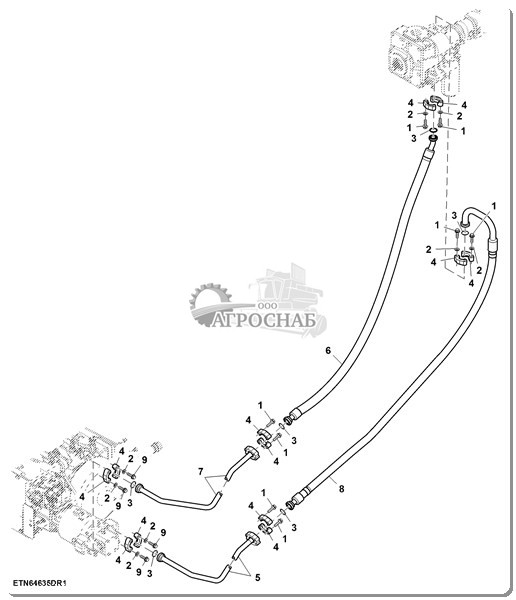

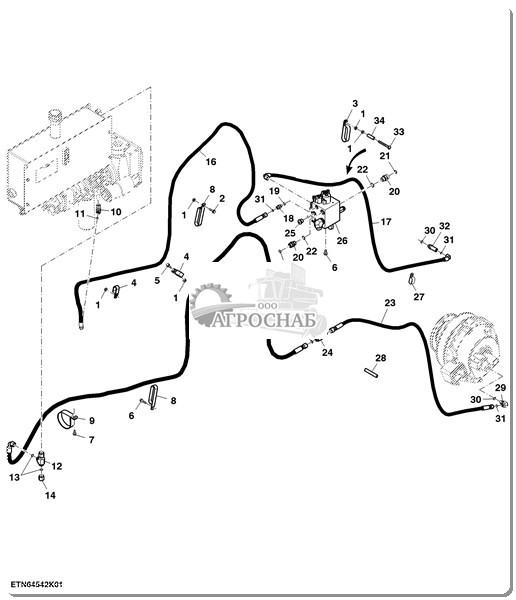

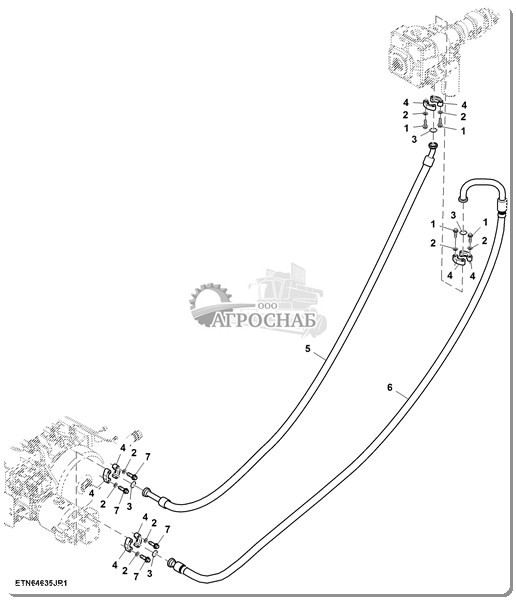

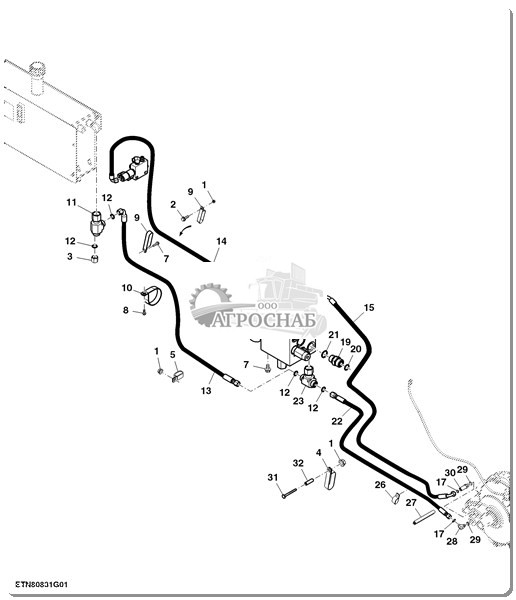

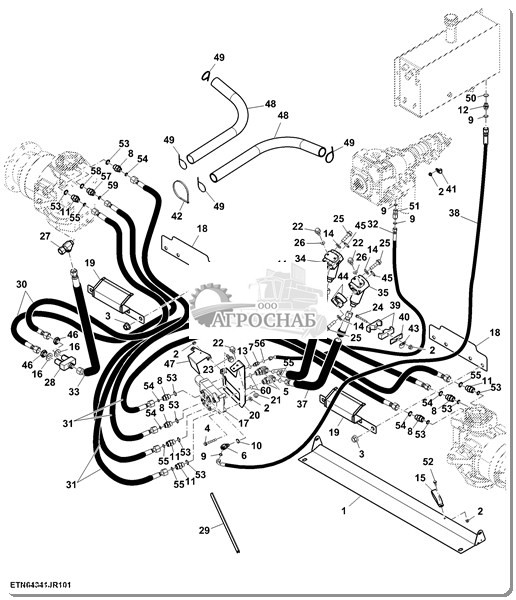

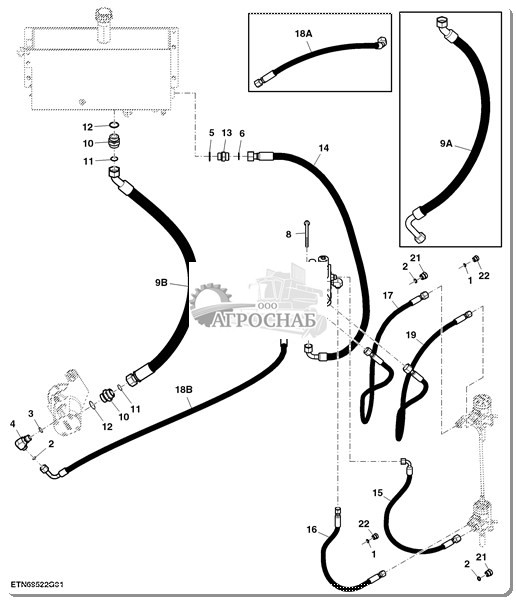

Шланги двухпоточной системы PowerCast™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	T77857	Уплотнительное кольцо	2
2	T77932	Уплотнительное кольцо	3
3	51M7047	Уплотнительное кольцо	2		23.600 X 2.900 mm
4	38H5166	Коленчатый патрубок	1
5	51M7048	Уплотнительное кольцо	2		29.600 X 2.900 mm
6	T76938	Уплотнительное кольцо	2
7	14M7296	Фланцевая гайка	2		M10
8	19M8598	Винт	2		M10 X 170
9A	AXE23313	Гидрошланг	1		-	755000
9B	AXE29715	Гидрошланг	1	755001	-
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	38H5189	Фитинг переходника	2
11	T78612	Уплотнительное кольцо	2
12	51M7049	Уплотнительное кольцо	2		38.600 X 2.900 mm
13	38H5006	Фитинг переходника	1
14	AXE14737	Гидрошланг	1		LGTH = 1680 mm
15	AXE14971	Гидрошланг	1		LGTH = 950 mm
16	AXE14970	Гидрошланг	1		LGTH = 870 mm
17	AXE14973	Гидрошланг	1		LGTH = 1810 mm
18A	AXE12609	Гидрошланг	1		-	755000
18B	AXE37490	Гидрошланг	1	755001	-
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	AXE18310	Гидрошланг	1		LGTH = 1855 mm
20	AXE21430	Расходный гидр. клапан	1
21	38H1148	Заглушка фитинга	1
22	38H1147	Заглушка фитинга	1

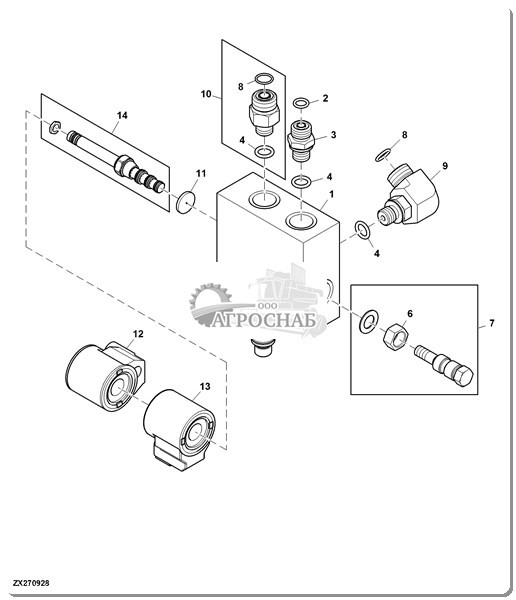

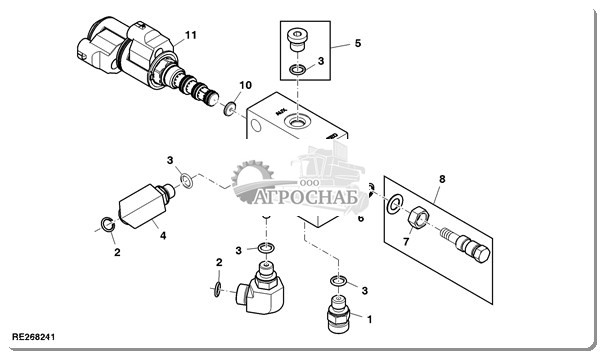

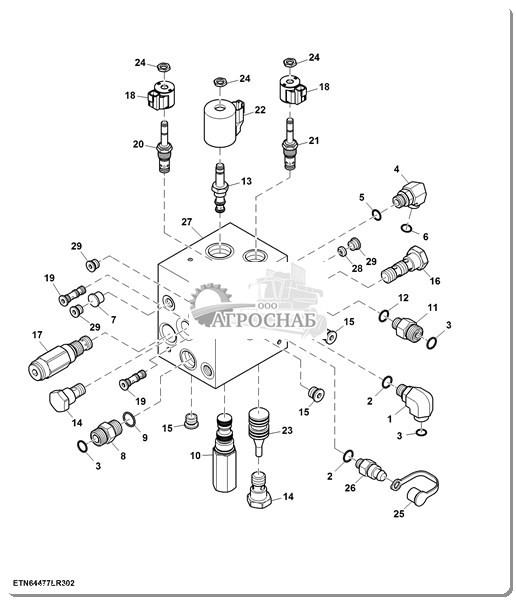

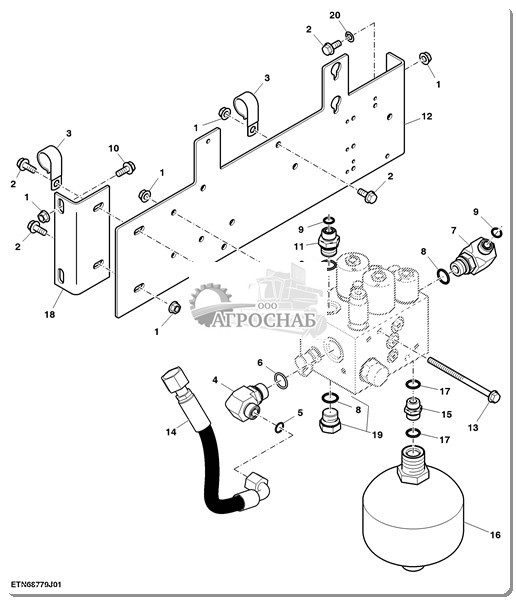

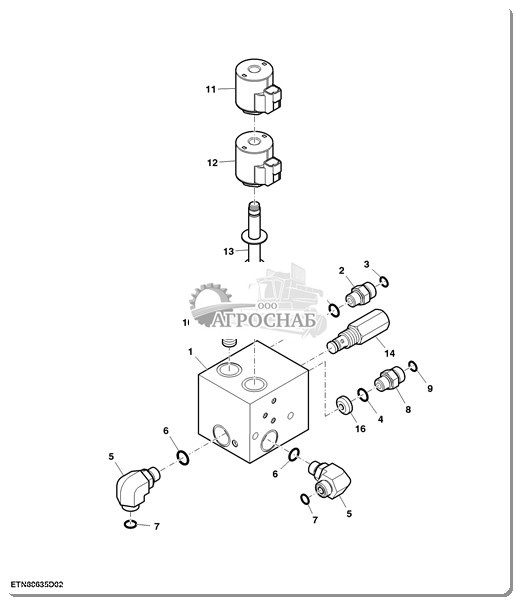

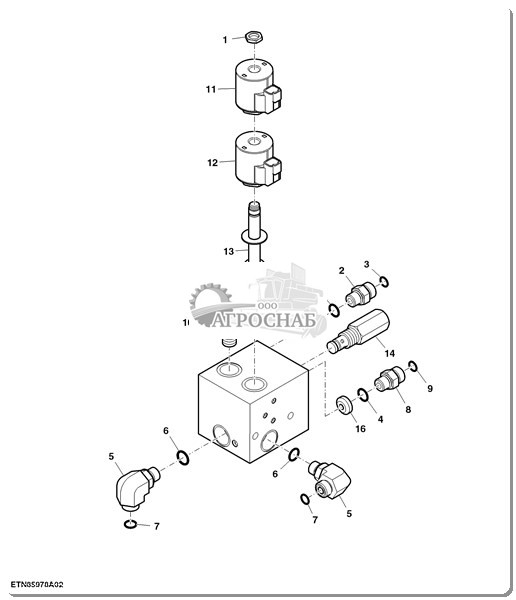

Клапан управления двухпоточной системой PowerCast™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	N223292	Гайка	2
2	38H5005	Фитинг переходника	2
3	T77858	Уплотнительное кольцо	3
4	51M7047	Уплотнительное кольцо	2		23.600 X 2.900 mm
5	R77175	Крышка	1
6	RE190805	Диагностическая муфта	1
7	38H5027	Коленчатый патрубок	1
8	51M7045	Уплотнительное кольцо	4		19.300 X 2.200 mm
9	T77857	Уплотнительное кольцо	2
10	38H5066	Коленчатый патрубок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	N305935	Нажимная кнопка	7
12	38H5076	Фитинг переходника	1
13	38H5018	Коленчатый патрубок	1
14	T77932	Уплотнительное кольцо	1
15	AH228048	Обратный клапан	2
	AT224864	Комплект уплотнений	1
16	AXE16272	Редукционный клапан	1
	AT224864	Комплект уплотнений	1
17	AH228035	Электромагнитный клапан	2
	AN207423	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
18	AH228045	Катушка эл/магн. клапана	1
19	AXE13831	Катушка эл/магн. клапана	1
20	H229535	Жиклер	2
21	AXE15539	Клапан	1
22	AXE12375	Компенсатор	1
	AN261743	Комплект уплотн. колец	1
23	AT380801	Гидравл. нагнетат. клапан	1
	AT225085	Комплект уплотнений	1
24	N304196	Заглушка	2

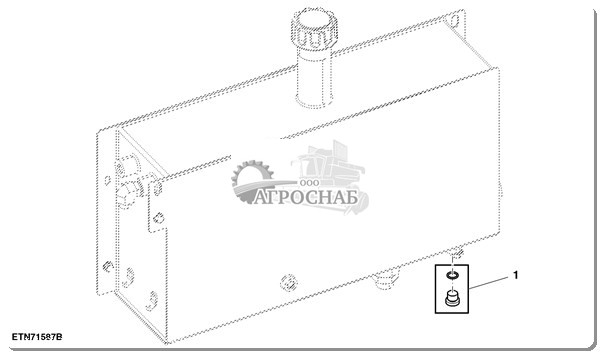

Заглушка бака для гидравлического масла — без разбрасывателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	RE46689	Заглушка фитинга	1
2	RE508562	Заглушка фитинга	1
3	51M7048	Уплотнительное кольцо	1		29.600 X 2.900 mm
4	51M7049	Уплотнительное кольцо	1		38.600 X 2.900 mm

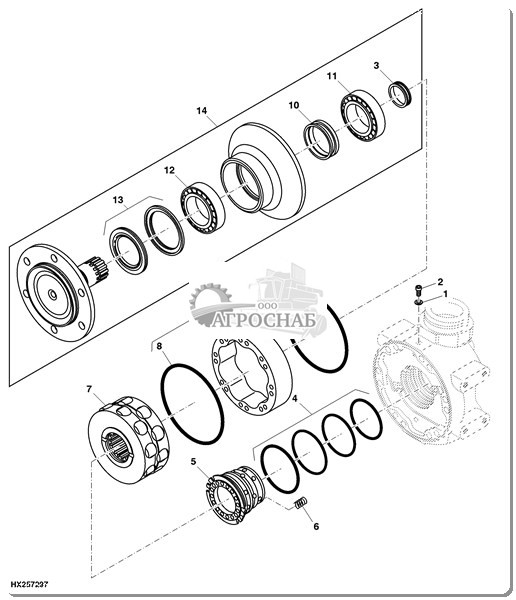

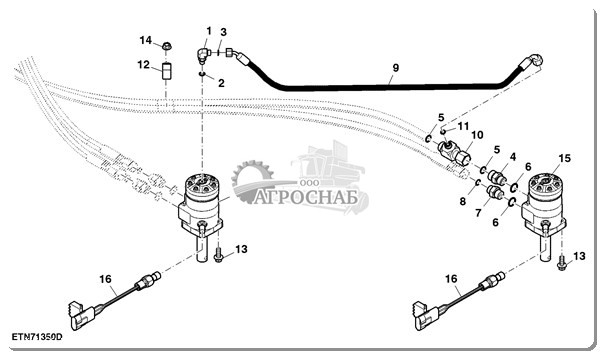

Гидравлический двигатель двухпоточной системы PowerCast™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H1003	Коленчатый патрубок	1
2	R28782	Уплотнительное кольцо	1
3	T77814	Уплотнительное кольцо	1
4	38H1162	Фитинг переходника	1
5	T77932	Уплотнительное кольцо	2
6	R26906	Уплотнительное кольцо	2
7	38H1174	Фитинг переходника	1
8	T77857	Уплотнительное кольцо	1
9	AXE12538	Гидрошланг	1		LGTH = 885 mm
10	38H1546	Тройник	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	T77613	Уплотнительное кольцо	1
12	AH77869	Зажимная скоба	1
13	19M7785	Винт	8		M10 X 25
14	14M7296	Фланцевая гайка	1		M10
15	AXE21051	Гидравлический мотор	1		RH
16	AH228007	Датчик	2
17	AXE21050	Гидравлический мотор	1		LH; INCLUDES AH228007
	AXE17375	Комплект уплотнений	1		SUB FOR AH163801

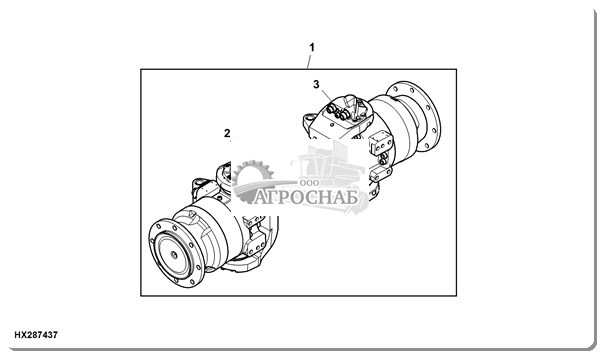

Оборудование, клапан управления разбрасывателем PowerCast™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	BXE10198	Комплект насосов	1		ORDER WITH BXE10174

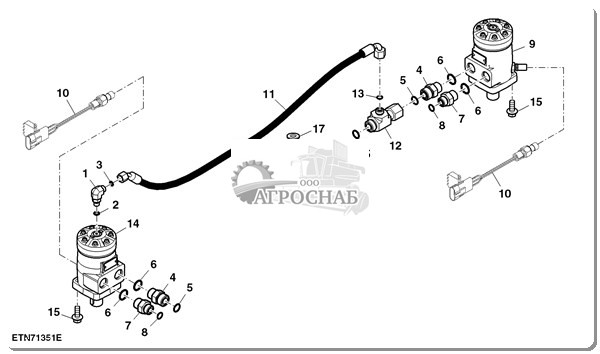

Двухконтурный гидромотор соломоразбрасывателя — откидной борт

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H1003	Коленчатый патрубок	1
2	R28782	Уплотнительное кольцо	1
3	T77814	Уплотнительное кольцо	1
4	38H1162	Фитинг переходника	2
5	T77932	Уплотнительное кольцо	3
6	R26906	Уплотнительное кольцо	4
7	38H1174	Фитинг переходника	2
8	T77857	Уплотнительное кольцо	2
9	AXE21049	Гидравлический мотор	1		RH
10	AH228007	Датчик	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE12538	Гидрошланг	1		LGTH = 885 mm
12	38H1546	Тройник	1
13	T77613	Уплотнительное кольцо	1
14	AXE21048	Гидравлический мотор	1		LH; INCLUDES AH228007
	AXE17375	Комплект уплотнений	1		SUB FOR AH163801
15	19M7784	Винт	8		M10 X 20
16	AH96317	Зажимная скоба	2
17	24H1289	Шайба	2		21/64" X 5/8" X 0.049"

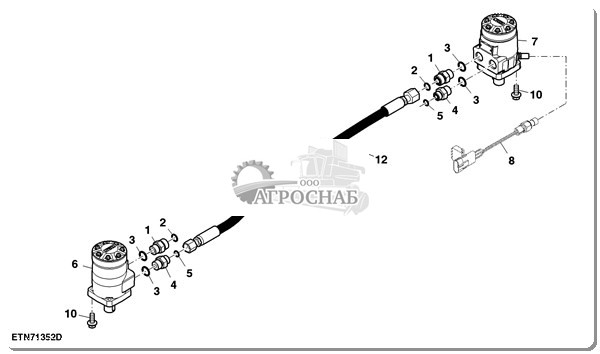

Одноконтурный гидромотор соломоразбрасывателя — откидной борт

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H1162	Фитинг переходника	2
2	T77932	Уплотнительное кольцо	2
3	R26906	Уплотнительное кольцо	3
4	38H1174	Фитинг переходника	2
5	T77857	Уплотнительное кольцо	2
6	AH148944	Гидравлический мотор	1		LH
	AXE17375	Комплект уплотнений	1
7	AH223112	Гидравлический мотор	1		RH
8	AH228007	Датчик	1
9	AXE16322	Гидрошланг	1		LGTH = 820 mm, LH
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	19M7784	Винт	8		M10 X 20
11	AH96317	Зажимная скоба	2
12	24H1289	Шайба	2		21/64" X 5/8" X 0.049"

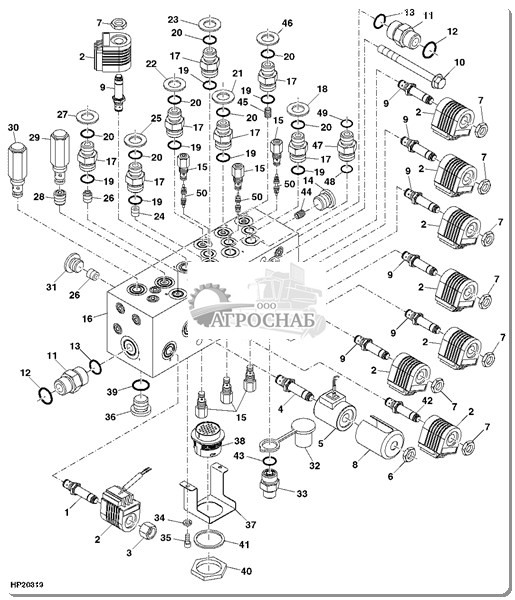

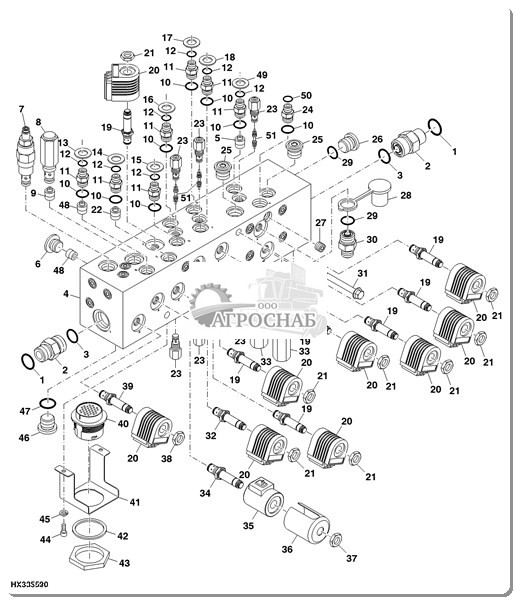

Шестифункциональный блок гидравлических клапанов (Contour Master со стандартным цилиндром)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE38513	Электромагнитный клапан	1		SUB FOR AH213967
2	AH219066	Катушка эл/магн. клапана	9
3	H219516	Гайка	1
4	AH218991	Электромагнитный клапан	1
5	AH220427	Катушка эл/магн. клапана	1
6	A4655R	Гайка	1
7	R109691	Гайка	8
8	E62942	Крышка	1
9	AH213964	Электромагнитный клапан	7
10	19M7836	Винт	2		M10 X 110
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H1162	Фитинг переходника	2
12	T77932	Уплотнительное кольцо	2
13	R26906	Уплотнительное кольцо	2
14	R96705	Заглушка фитинга	29		(A)
15	AH218992	Комплект поршней	3		(A) (C)
16	AH219057	Блок клапана	1		(K) (INCL A)
17	38H1160	Фитинг переходника	7
18	H170527	Шайба	1		(D)
19	R26448	Уплотнительное кольцо	7
20	T77613	Уплотнительное кольцо	7
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	H170526	Шайба	1		(E)
22	H170524	Шайба	1		(F)
23	H170525	Шайба	1		(G)
24	H214690	Жиклер	1		(A)
25	H170523	Шайба	1		(H)
26	H214693	Жиклер	2		(A)
27	H170522	Шайба	1		(1)
28	H219492	Жиклер	1		(A)
	H229761	Жиклер	1		(B)
29	AH213969	Редукционный клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
30	AH220428	Редукционный клапан	1		(SUB FOR AH219234)
31	A73182	Трубная заглушка	1		(A)
32	R77175	Крышка	1		(A)
33	XPD341	Диагностическая муфта	1		(A)
34	12H302	Стопорная шайба	2		1/4"
35	19H3753	Винт	2		1/4" X 1/2"
36	L41709	Трубная заглушка	1		(A)
37	H219659	Кронштейн	1
38	57M7666	Корпус электр. разъема	1
	N282069	Клемма электр. разъема	20
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
39	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
40	57M8035	Гайка	1
41	57M9061	Блок. устр. эл. разъема	1
42	AH213966	Электромагнитный клапан	1
43	R28782	Уплотнительное кольцо	29
44	H214689	Жиклер	1		(D)
45	H219491	Жиклер	1
46	H170528	Шайба	1		(L)
47	38H1159	Фитинг переходника	1
48	R28782	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
49	T77814	Уплотнительное кольцо	1
50	......	Тарельчатый клапан	3
..	AH218994	Комплект уплотнений	7		(USE WITH AH213964)
..	AH218993	Комплект уплотнений	2		(USE WITH AH218991 OR AH213966)

Hydraulic Valve Block, 6-Function, Contour-Master™ W/ Large Cylinder(Гидравлический Клапан Функциональный Блок ContourMaster Вт Большой Цилиндр)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	T77932	Уплотнительное кольцо	2
2	38H1162	Фитинг переходника	2
3	R26906	Уплотнительное кольцо	2
4	AH228828	Блок клапана	1		Includes Parts Markrd (A), MARKED AH232197
5	H229758	Жиклер	1		(A)
	HXE26115	Жиклер	1		40 ft, Platform
6	A73182	Трубная заглушка	1		(A)
7	AH220428	Редукционный клапан	1
8	AH213969	Редукционный клапан	1
9	H219492	Жиклер	1		(A)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	H229761	Жиклер	1		Faster Cylinder Drop Rate
10	R26448	Уплотнительное кольцо	8
11	38H1160	Фитинг переходника	7
12	T77613	Уплотнительное кольцо	7
13	......	Шайба	1		Желтый
14	......	Шайба	1		Зеленый
15	......	Шайба	1		Оранжевый
16	......	Шайба	1		Красный
17	......	Шайба	1		Голубой
18	......	Шайба	2		Темно-синий
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	AH213964	Электромагнитный клапан	7
20	AH219066	Катушка эл/магн. клапана	9
21	R109691	Гайка	8
22	H214690	Жиклер	1		(A)
	HXE27822	Жиклер	1		For Reel Lift / Lower Orifice Kit 0.059 in.
23	AH218992	Комплект поршней	3		(A)
24	38H1159	Фитинг переходника	1
25	AH213971	Обратный клапан	2
26	R96705	Заглушка фитинга	34		(A)
27	H229760	Жиклер	1		(A)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	HXE26117	Жиклер	1		40 ft, Platform
28	R77175	Крышка	1		(A)
29	R28782	Уплотнительное кольцо	35		(A)
30	XPD341	Диагностическая муфта	1		(A)
31	19M7836	Винт	2		M10 X 110
32	AH213966	Электромагнитный клапан	1
33	AH213970	Редукционный клапан	2
34	AH218991	Электромагнитный клапан	1
35	AH220427	Катушка эл/магн. клапана	1
36	E62942	Крышка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
37	A4655R	Гайка	1
38	H219516	Гайка	1
39	AXE38513	Электромагнитный клапан	1		SUB FOR AH213967
40	57M7666	Корпус электр. разъема	1
	N282069	Клемма электр. разъема	20
41	H219659	Кронштейн	1
42	57M9061	Блок. устр. эл. разъема	1
43	57M8035	Гайка	1
44	19H3753	Винт	2		1/4" X 1/2"
45	12H302	Стопорная шайба	2		1/4"
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
46	L41709	Трубная заглушка	1		(A)
47	51M7041	Уплотнительное кольцо	1		(A) 11.300 X 2.200 mm
48	H214693	Жиклер	2		(A)
49	......	Шайба	1		Белый
50	T77814	Уплотнительное кольцо	1
51	......	Тарельчатый клапан	3
..	AH218994	Комплект уплотнений	7		(USE WITH AH213964)
..	AH218993	Комплект уплотнений	2		(USE WITH AH218991 OR AH213966)

Шестифункциональный блок гидравлических клапанов, без Contour Master

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	T77932	Уплотнительное кольцо	2
2	38H1162	Фитинг переходника	2
3	R26906	Уплотнительное кольцо	2
4	AH228828	Блок клапана	1		(K) (INCL A)
5	H229758	Жиклер	1		(A)
	HXE26115	Жиклер	1		40 FEET, Platform
6	A73182	Трубная заглушка	1		(A)
7	AH220428	Редукционный клапан	1
8	AH213969	Редукционный клапан	1
9	H219492	Жиклер	1		(A)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	H229761	Жиклер	1		(B)
10	R26448	Уплотнительное кольцо	8
11	38H1160	Фитинг переходника	7
12	T77613	Уплотнительное кольцо	7
13	......	Шайба	1		(E)
14	......	Шайба	1		(F)
15	......	Шайба	1		(G)
16	......	Шайба	1		(H)
17	......	Шайба	1		(I)
18	......	Шайба	2		(J)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	AH213964	Электромагнитный клапан	7
20	AH219066	Катушка эл/магн. клапана	9
21	R109691	Гайка	8
22	H214690	Жиклер	1		(A)
23	AH218992	Комплект поршней	3		(A) (C)
24	38H1159	Фитинг переходника	1		(D)
25	AH213971	Обратный клапан	2
26	R96705	Заглушка фитинга	34		(A)
27	H229760	Жиклер	1		(A)
	HXE26117	Жиклер	1		40 FEET, Platform
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
28	R77175	Крышка	1		(A)
29	R28782	Уплотнительное кольцо	35		(A)
30	XPD341	Диагностическая муфта	1		(A)
31	19M7836	Винт	2		M10 X 110
32	AH213966	Электромагнитный клапан	1
33	AH213970	Редукционный клапан	2
34	AH218991	Электромагнитный клапан	1
35	AH220427	Катушка эл/магн. клапана	1
36	E62942	Крышка	1
37	A4655R	Гайка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
38	H219516	Гайка	1
39	AXE38513	Электромагнитный клапан	1		SUB FOR AH213967
40	57M7666	Корпус электр. разъема	1
	N282069	Клемма электр. разъема	20
41	H219659	Кронштейн	1
42	57M9061	Блок. устр. эл. разъема	1
43	57M8035	Гайка	1
44	19H3753	Винт	2		1/4" X 1/2"
45	12H302	Стопорная шайба	2		1/4"
46	L41709	Трубная заглушка	1		(A)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
47	51M7041	Уплотнительное кольцо	1		(A) 11.300 X 2.200 mm
48	H214693	Жиклер	2		(A)
49	......	Шайба	1		(L)
50	T77814	Уплотнительное кольцо	1
51	......	Тарельчатый клапан	3
52	HXE36513	Метка	1
..	AH218994	Комплект уплотнений	7
..	AH218993	Комплект уплотнений	2

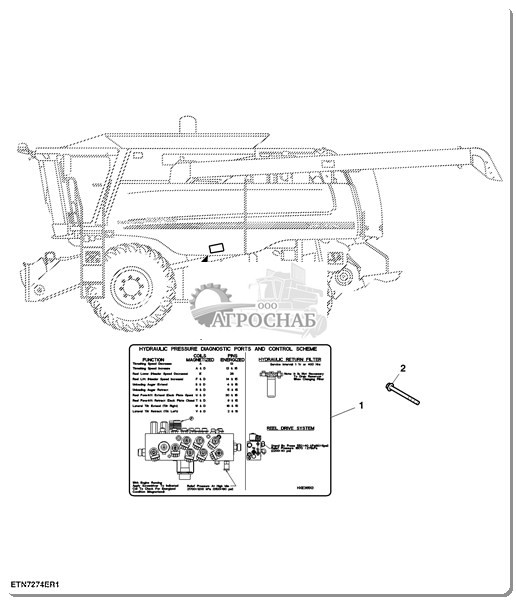

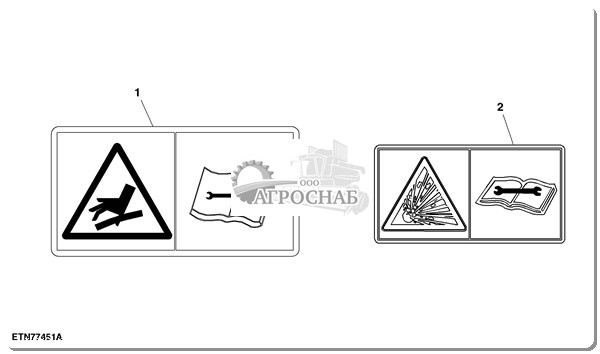

Наклейка, блок клапанов

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE36513	Метка	1
2	19M7836	Винт	2		M10 X 110

Клапан подъема жатки в сборе и всасывающий шланг

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	10		M8
2	19M7866	Винт	5		M8 X 20
3	AH90990	Зажимная скоба	3
4	38H5166	Коленчатый патрубок	1
5	T77932	Уплотнительное кольцо	1
6	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
7	38H5027	Коленчатый патрубок	1
8	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
9	T77857	Уплотнительное кольцо	2
10	19M7867	Винт	2		M8 X 25
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H5076	Фитинг переходника	1
12	HXE32872	Кронштейн	1		SUB FOR HXE19043
13	19M8125	Винт	3		M8 X 140
14	AXE25085	Гидрошланг	1		LGTH = 460 mm
15	R63922	Фитинг	1
16	AZ61684	Гидроаккумулятор	1
17	R26375	Уплотнительное кольцо	2
18	HXE20644	Пластина	1
19	RE46687	Пробка сливного отверстия	1
20	M84309	Гайка	2

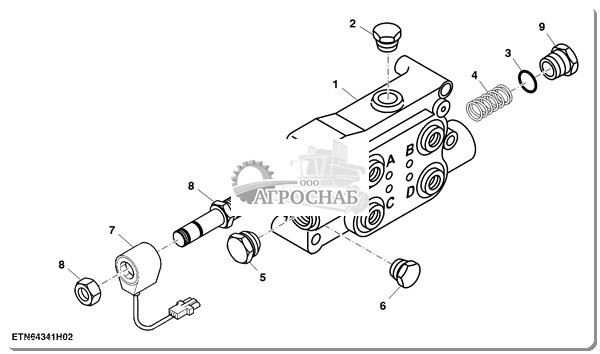

Гидравлический клапан давления подъема жатки

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH211224	Клапан	1
	AH209116	Комплект уплотнений	1
2	AH230746	Катушка эл/магн. клапана	1
3	N305925	Заглушка	6
4	AH228048	Обратный клапан	1
5	AXE13057	Клапан	1
	AT224702	Комплект уплотнений	1
6	AT333814	Катушка эл/магн. клапана	1
7	AXE36056	Расходный гидр. клапан	1
8	AXE17767	Редукционный клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AT224862	Комплект уплотнений	1
9	RE190805	Диагностическая муфта	1
10	R77175	Крышка	1
11	AXE26914	Гидравл. нагнетат. клапан	1		SUB FOR AXE15613
12	AZ103254	Электромагн. гидр. клапан	1
13	AT333808	Катушка эл/магн. клапана	1
14	N304196	Заглушка	2
15	T228512	Жиклер	1
16	T228509	Жиклер	1
17	AXE26915	Расходный гидр. клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
18	38H1416	Фитинг	1

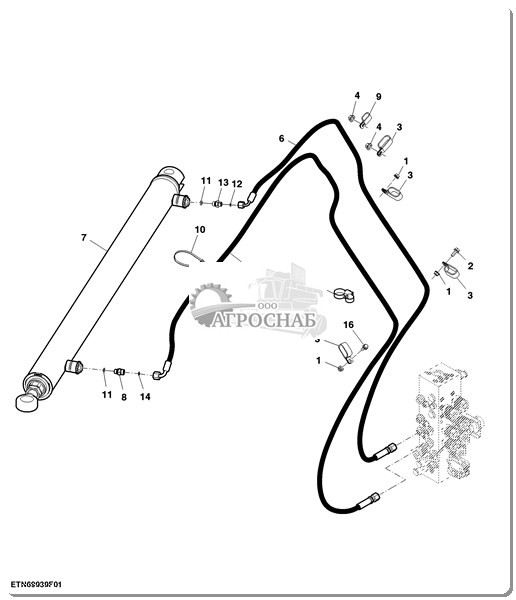

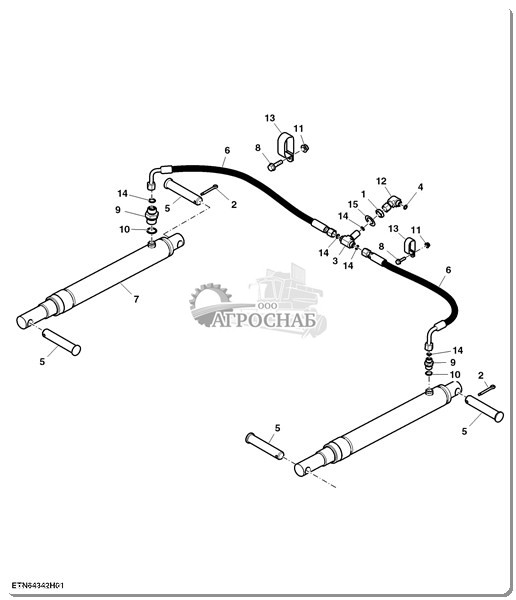

Шланги, цилиндр и фитинги подъема жатки 70 mm

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	T78707	Гайка	1
2	H147486	Шплинт	2
3	38H1274	Тройник	1
4	T77857	Уплотнительное кольцо	1
5	HXE12489	Штифт	4
6	AH223123	Гидрошланг	2		LGTH = 775 mm
7	AHC10315	Гидравлический цилиндр	2
8	19M7868	Винт	2		M8 X 30
9	38H5076	Фитинг переходника	2
10	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	14M7298	Фланцевая гайка	2		M8
12	38H1095	Коленчатый патрубок	1
13	AH226096	Скоба	2
14	T77858	Уплотнительное кольцо	5
15	24H1263	Шайба	1		1-1/4" X 2" X 0.060"

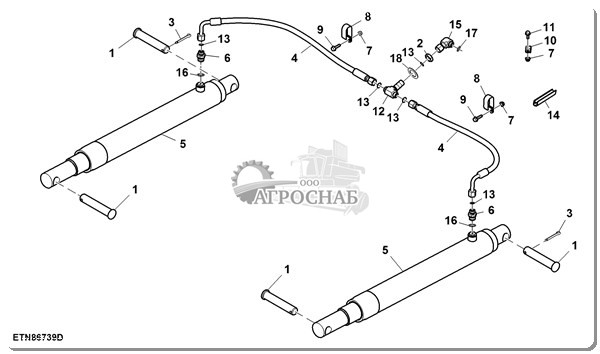

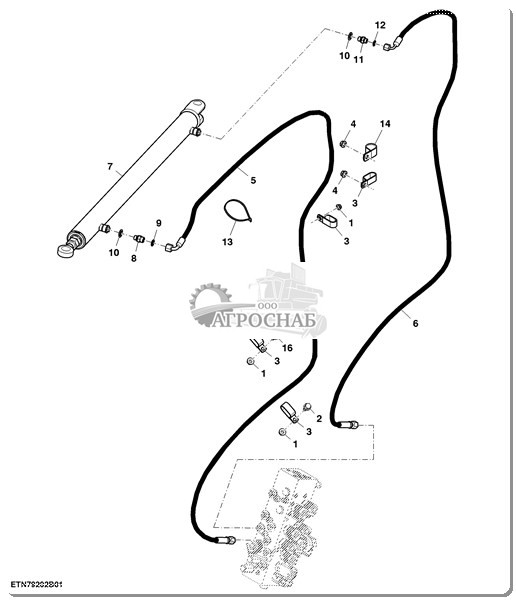

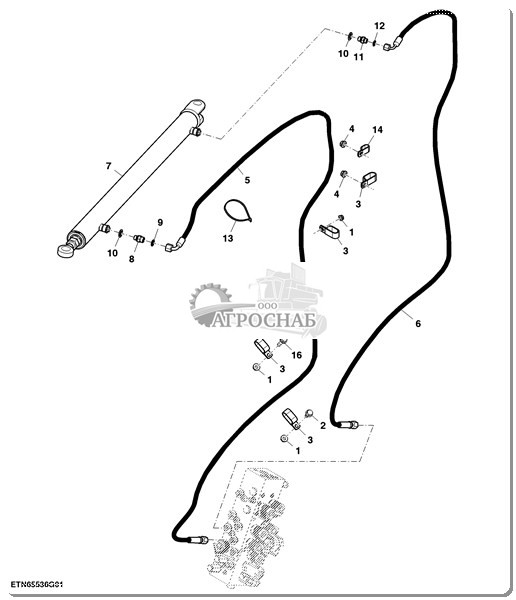

Гидравлические шланги, подъемный цилиндр, 70 mm

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE12489	Штифт	4
2	T78707	Гайка	1
3	H147486	Шплинт	2
4	AH223123	Гидрошланг	2		LGTH = 775 mm
5	AHC10315	Гидравлический цилиндр	2
6	38H5076	Фитинг переходника	2
7	14M7298	Фланцевая гайка	3		M8
8	R46667	Скоба	2
9	19M7868	Винт	2		M8 X 30
10	AH226096	Скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	19M7866	Винт	1		M8 X 20
12	38H1292	Тройник	1
13	T77858	Уплотнительное кольцо	6
14	AH161882	Изолятор	1
15	38H1095	Коленчатый патрубок	1
16	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
17	T77857	Уплотнительное кольцо	1
18	24H1263	Шайба	1		1-1/4" X 2" X 0.060"
..	AH167021	Комплект гидроцилиндров	2

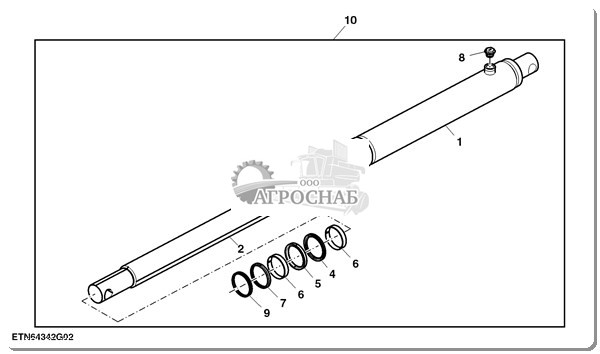

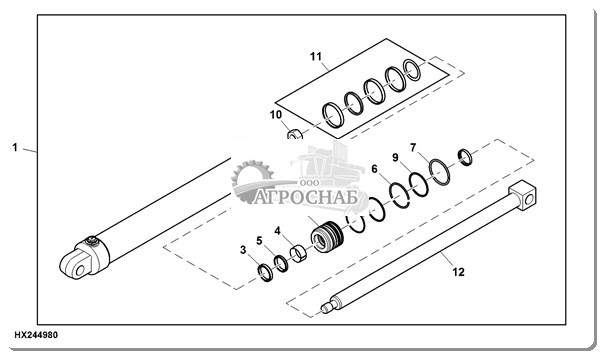

Гидравлический цилиндр подъема жатки 70 mm

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Гильза гидравл. цилиндра	1
2	......	Стержень	1
3	H206960	Пружинное кольцо	1
4	AH150932	Сальник	1
5	......	Сальник	1
6	H166470	Компенсационное кольцо	2
7	......	Сальник	1
8	......	Трубная заглушка	1
9	......	Сальник	1
10	AHC10315	Гидравлический цилиндр	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
..	AH167021	Комплект гидроцилиндров	1

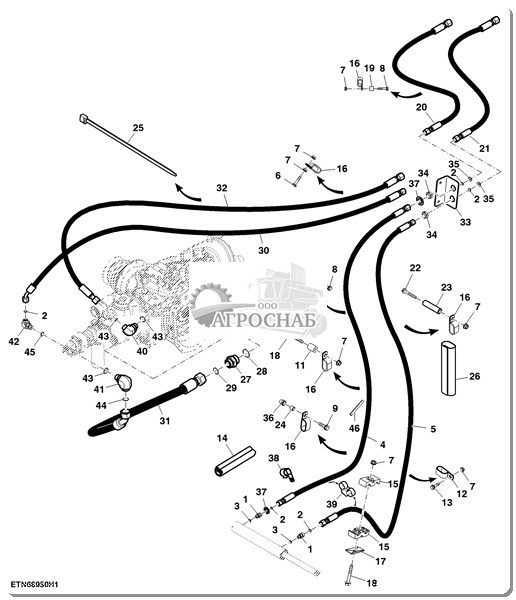

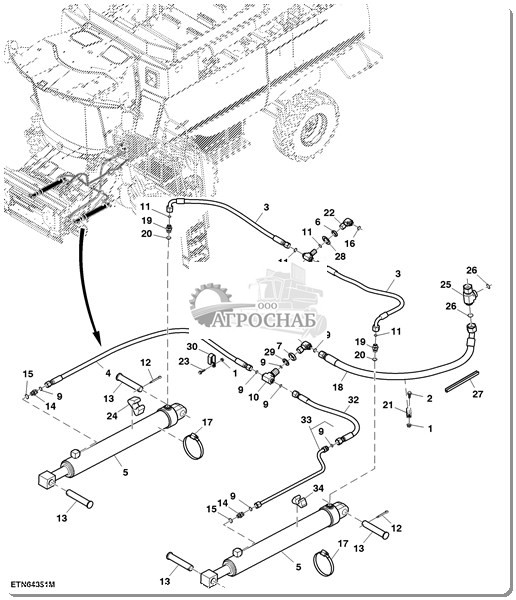

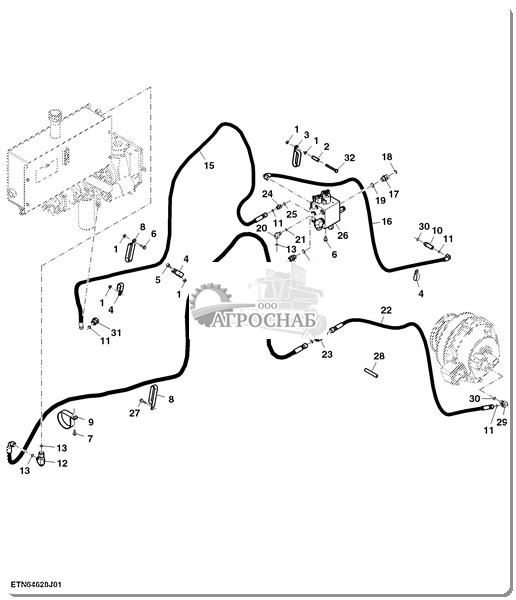

Шланги, цилиндр и фитинги подъема жатки без наклона вперед/назад, 80 mm

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	2		M8
2	19M7866	Винт	1		M8 X 20
3	AXE41268	Гидрошланг	2		LGTH = 770 mm, ORDER AXE67186
	AXE67186	Гидрошланг	2		LGTH = 770 mm, Крышка подъемного цилиндра
4	AXE41269	Гидрошланг	1		LGTH = 1300 mm, Шток подъемного цилиндра RH
5	AHC10057	Гидравлический цилиндр	2
	AH212092	Комплект гидроцилиндров	2		Комплект уплотнения отверстия
	AHC11572	Комплект гидроцилиндров	2		Комплект уплотнения тяги
6	T80306	Гайка	1
7	T78707	Гайка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
8	38H1274	Тройник	1
9	T77932	Уплотнительное кольцо	7
10	38H1293	Тройник	1
11	T77858	Уплотнительное кольцо	5
12	H147486	Шплинт	2
13	HXE12489	Штифт	4
14	38H5010	Фитинг переходника	2
15	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
16	T77857	Уплотнительное кольцо	1
17	TY22476	Скоба	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
18	AXE41273	Гидрошланг	1		LGTH = 1175 mm
19	38H5121	Фитинг переходника	2
20	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
21	AH226096	Скоба	1
22	38H1633	Фитинг переходника	1
23	19M7868	Винт	1		M8 X 30
24	T102005	Направляющая	1
25	38H1002	Тройник	1
26	T76938	Уплотнительное кольцо	2
27	......	Изолятор	1		CTL 225 mm, MF AH161882
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
28	24H1263	Шайба	1		1-1/4" X 2" X 0.060"
29	24M7294	Шайба	1		26 X 39 X 4 mm
30	R46667	Скоба	1
31	38H1096	Коленчатый патрубок	1
32	AXE72428	Гидрошланг	1		LGTH = 690 mm, Шток подъемного ц илиндра LH, SUB FOR APPL AXE41269
33	AXE71596	Труба	1		Штоковая полость подъемного цилиндра LH, INCLUDES T77932; SUB FOR APPL AXE4 1269; ALSO ORDER HXE134770 AND TY22476
34	HXE134770	Скоба	1

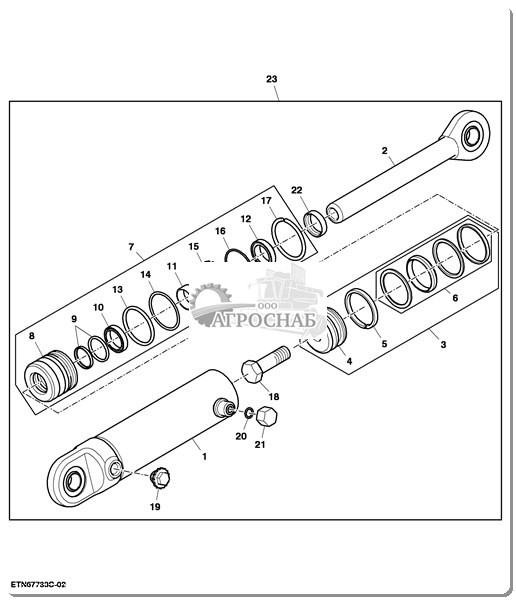

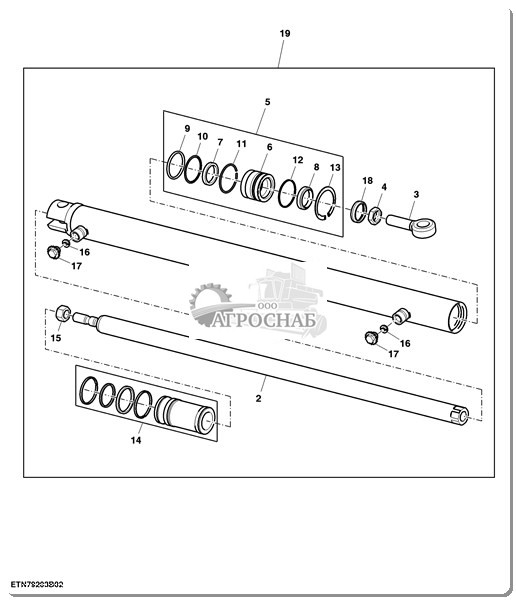

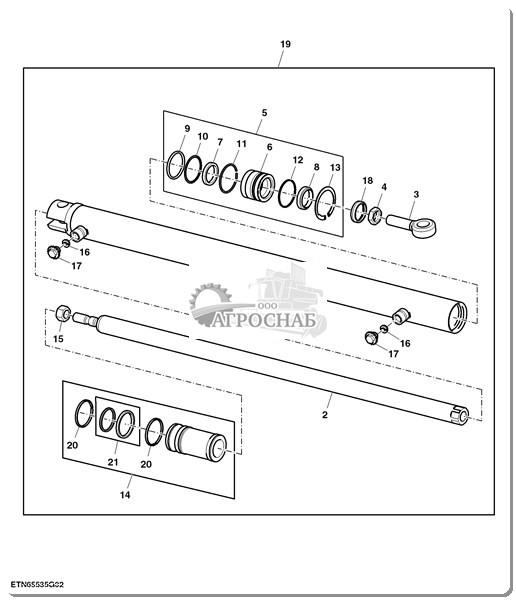

Гидравлический цилиндр подъема жатки без наклона вперед/назад, 80 mm

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC10057	Гидравлический цилиндр	2
	AH212092	Комплект гидроцилиндров	2		Комплект уплотнения отверстия
	AHC11572	Комплект гидроцилиндров	2		Комплект уплотнения тяги
2	H210732	Направл. штока гидроцил.	1
3	H152202	Сальник	1
4	H157898	Компенсационное кольцо	1
5	H157899	Сальник	1
6	H170216	Пружинное кольцо	1
7	H180787	Пружинное кольцо	1
8	R81864	Защитное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
9	T12582	Уплотнительное кольцо	1
10	H170538	Гайка	1
11	RE33968	Поршень	1
12	AH222983	Стержень	1

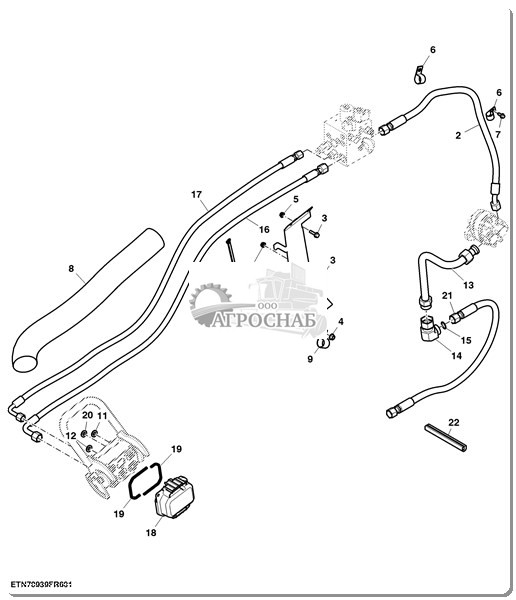

Reel Drive Hydraulic Hoses, W/ 80 mm Lift Cylinders(Привод мотовила гидравлических шлангов Ш мм цилиндры подъема)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH168930	Гидрошланг	1		LGTH = 1800 mm
2	......	Клапан	1
3	H201368	Крышка	1
4	H202240	Сальник	2
5	AXE52880	Гидрошланг	1		LGTH = 1070 mm, SUB FOR AXE21358
6	14M7298	Фланцевая гайка	2		M8
7	19M7868	Винт	2		M8 X 30
8	HXE84774	Щиток	1		SUB FOR HXE12852
9	T27550	Зажимная скоба	2		SUB FOR R112693
10	37M7058	Винт	2		M8 X 20
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H234058	Защитный шланг	1		LGTH = 762 mm
12	H224073	Обвязной хомут	1
13	14M7296	Фланцевая гайка	1		M10
14	R46667	Скоба	1
15	AH223420	Гидрошланг	1		LGTH = 1800 mm
16	AXE53574	Труба	1		SUB FOR AXE21363
17	......	Изолятор	2		CTL 150 mm, MF AH122244

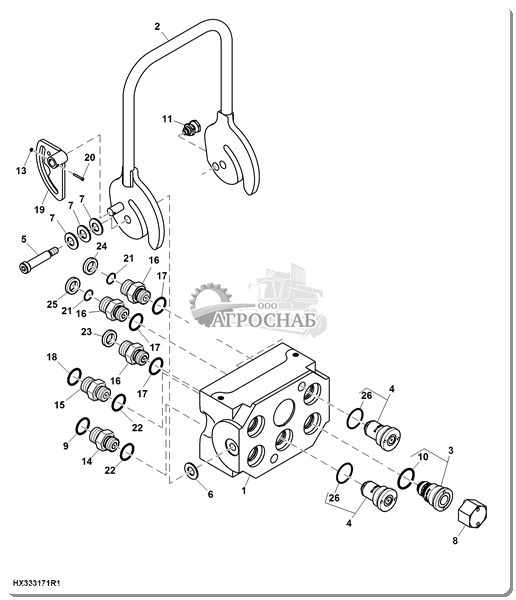

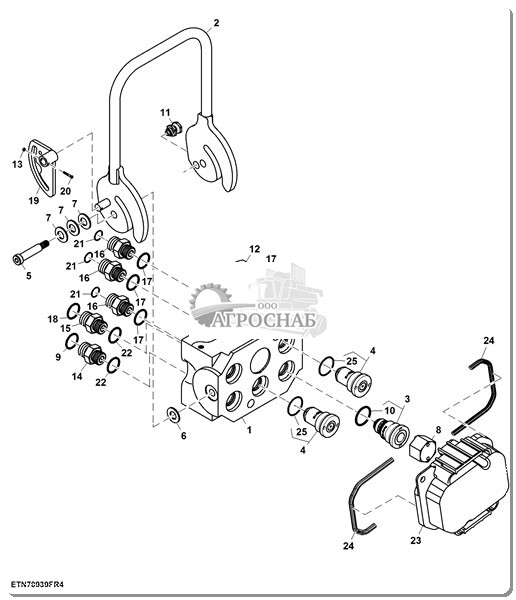

Клапан комбинированной муфты — для подъемного цилиндра 80 мм

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H221683	Клапан	1
2	AH226463	Рычаг	1
3	AXE60983	Гн. быстрос. гидр. муфты	3		SUB FOR AXE49949 OR AH225671
	AXE67698	Комплект уплотнений	3
4	AXE60984	Гн. быстрос. гидр. муфты	2		SUB FOR AXE21789
5	H202073	Болт	2
6	H202861	Шайба	2
7	H202862	Пружинная шайба	6
8	AH201808	Спец. инстр. д/техобсл.	1
9	T76938	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	T77858	Уплотнительное кольцо	1
11	AH216321	Пружинный стопорный штифт	1
12	38H1147	Заглушка фитинга	1
13	14M7264	Стопорная гайка	1		M4
14	38H1162	Фитинг переходника	1
15	38H1174	Фитинг переходника	1
16	AH208827	Жиклер	3
17	R26375	Уплотнительное кольцо	4
18	T77857	Уплотнительное кольцо	1
19	AH208638	Пластина	1		LH
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	19M9326	Винт	1		M4 X 30
21	T77613	Уплотнительное кольцо	3
22	R26906	Уплотнительное кольцо	2
23	H170527	Шайба	1		(C)
24	H170526	Шайба	1		(A)
25	H170523	Шайба	1		(B)
26	T77932	Уплотнительное кольцо	2

Гидравлические шланги привода мотовила, с подъемным цилиндром 70 мм

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE12852	Щиток	1
2	AXE21358	Гидрошланг	1		LGTH = 1070 mm
3	19M7868	Винт	2		M8 X 30
4	14M7296	Фланцевая гайка	1		M10
5	14M7298	Фланцевая гайка	2		M8
6	R112693	Скоба	2
7	37M7058	Винт	1		M8 X 20
8	H234058	Защитный шланг	1		LGTH = 762 mm
9	R46667	Скоба	1
10	H224073	Обвязной хомут	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H170526	Шайба	1		(A)
12	H170527	Шайба	1		(B)
13	AXE21363	Труба	1		SUB FOR AXE16076
14	38H1098	Коленчатый патрубок	1
15	T76938	Уплотнительное кольцо	1
16	AH168930	Гидрошланг	1		LGTH = 1800 mm
17	AH223420	Гидрошланг	1		LGTH = 1800 mm
18	H201368	Крышка	1
19	H202240	Сальник	2
20	H170523	Шайба	1		(C)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	AXE16071	Гидрошланг	1		LGTH = 2015 mm, Reel D rive Suction to Filter
22	......	Изолятор	1		CTL 150 mm, MF AH122244

Клапан комбинированной муфты для подъемного цилиндра 70 мм

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H221683	Клапан	1
2	AH226463	Рычаг	1
3	AXE60983	Гн. быстрос. гидр. муфты	3		SUB FOR AXE49949 OR AH225671
	AXE67698	Комплект уплотнений	3
4	AXE60984	Гн. быстрос. гидр. муфты	2		SUB FOR AXE21789
5	H202073	Болт	2
6	H202861	Шайба	2
7	H202862	Пружинная шайба	6
8	AH201808	Спец. инстр. д/техобсл.	1
9	T77858	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	T76938	Уплотнительное кольцо	3
11	AH216321	Пружинный стопорный штифт	1
12	38H1147	Заглушка фитинга	1
13	14M7264	Стопорная гайка	1		M4
14	38H1162	Фитинг переходника	1
15	38H1174	Фитинг переходника	1
16	AH208827	Жиклер	3
17	R26375	Уплотнительное кольцо	4
18	T77857	Уплотнительное кольцо	1
19	AH208638	Пластина	1		LH
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	19M9326	Винт	1		M4 X 30
21	T77613	Уплотнительное кольцо	3
22	R26906	Уплотнительное кольцо	2
23	H201368	Крышка	1
24	H202240	Сальник	2
25	T77932	Уплотнительное кольцо	2

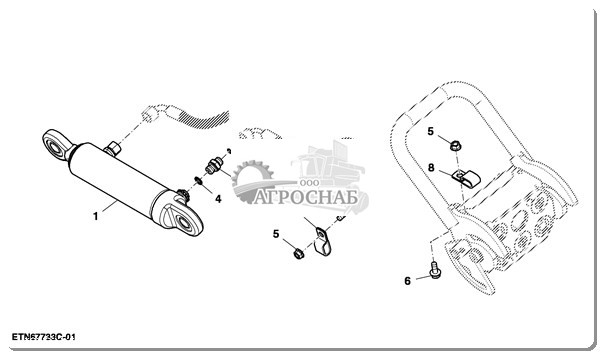

Цилиндр и фитинги наклона наклонной камеры, стандартный

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC10313	Гидравлический цилиндр	1
2	38H5011	Фитинг переходника	1
3	T77814	Уплотнительное кольцо	1
4	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
5	14M7298	Фланцевая гайка	2		M8
6	19M7866	Винт	1		M8 X 20
7	19M7867	Винт	1		M8 X 25
8	R35668	Скоба	2

Цилиндр наклона корпуса питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Гильза гидравл. цилиндра	1
2	......	Стержень	1
3	......	Поршень	1
4	......	Поршень	1
5	......	Компенсационное кольцо	1
6	......	Сальник	1
7	......	Направл. штока гидроцил.	1
8	......	Направл. штока гидроцил.	1
9	......	Сальник	1
10	......	Сальник	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H151629	Компенсационное кольцо	1
12	......	Сальник	1
13	......	Уплотнительное кольцо	1
14	......	Защитное кольцо	1
15	H164359	Пружинное кольцо	1
16	T22828	Уплотнительное кольцо	1
17	......	Пружинное кольцо	1
18	19H2672	Винт с головкой	1		5/8" X 2"
19	......	Трубная заглушка	1
20	T77613	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	......	Заглушка фитинга	1
22	......	Сальник	1
23	AHC10313	Гидравлический цилиндр	1
	RE33803	Комплект гидроцилиндров	1

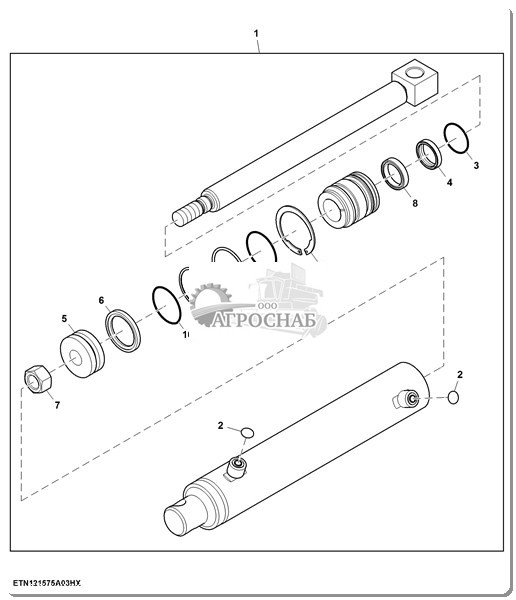

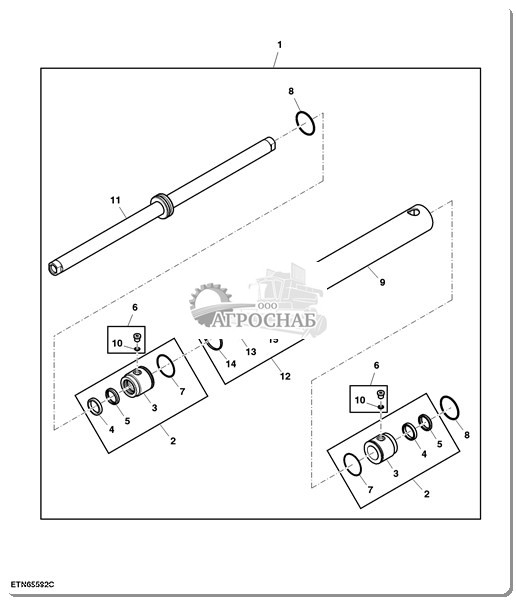

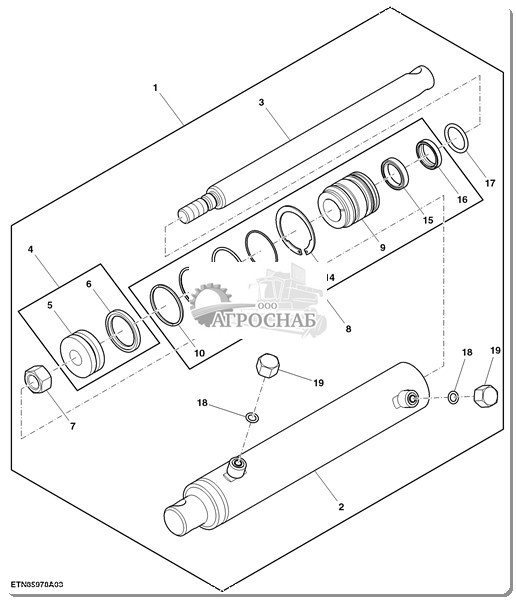

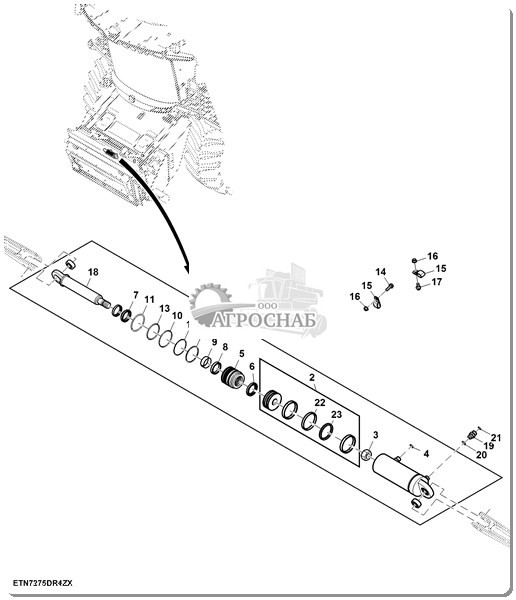

Гидравлический цилиндр поперечного наклона наклонной камеры

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC12165	Гидравлический цилиндр	1		SUB FOR AHC10316
	AHC13485	Комплект гидроцилиндров	1
	AH212090	Комплект гидроцилиндров	1
2	AHC11925	Поршень	1
3	H170537	Гайка	1
4	T77613	Уплотнительное кольцо	1
5	H210939	Направл. штока гидроцил.	1
6	AH148608	Сальник	1
7	AH150453	Сальник	1
8	H155655	Сальник	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
9	H157897	Компенсационное кольцо	1
10	H178765	Пружинное кольцо	1
11	H179657	Пружинное кольцо	1
12	R81195	Защитное кольцо	1
13	U12198	Уплотнительное кольцо	1
14	19M7867	Винт	1		M8 X 25
15	R35668	Скоба	2
16	14M7298	Фланцевая гайка	2		M8
17	19M7866	Винт	1		M8 X 20
18	AHC17107	Стержень	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	38H5001	Фитинг переходника	1
20	51M7040	Уплотнительное кольцо	1		9.300 X 2.200 mm
21	T77814	Уплотнительное кольцо	1
22	R98324	Сальник	1
23	R98325	Сальник	1
24	H161157	Уплотнительное кольцо	1

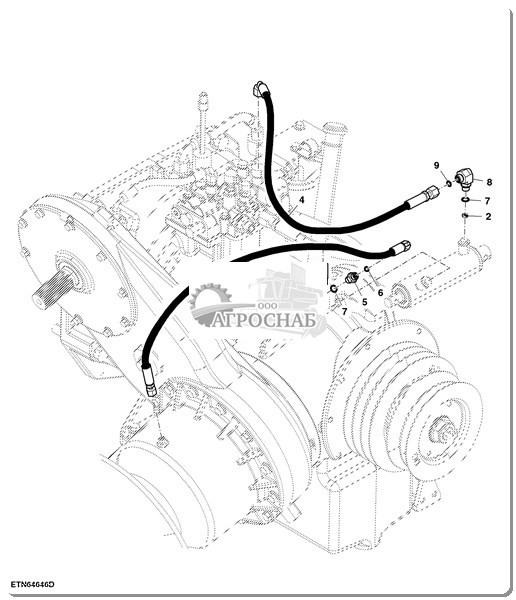

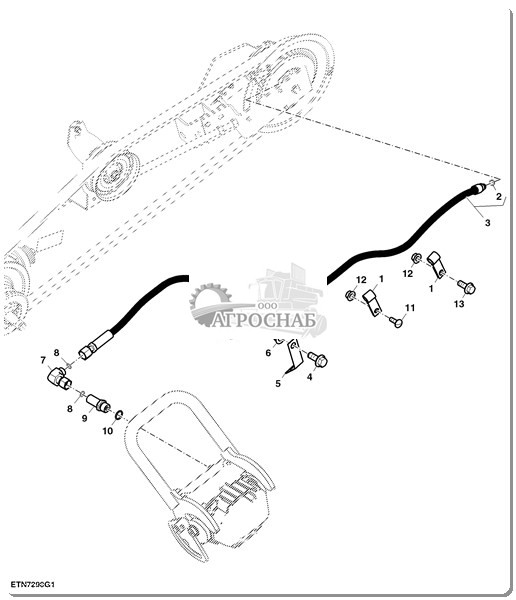

Шланги и фитинги корпуса питателя с регулируемой скоростью

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH217819	Скоба	2
2	R28782	Уплотнительное кольцо	1
3	AXE11258	Гидрошланг	1		LGTH = 1160 mm
4	19M7789	Винт	1		M12 X 30
5	H163604	Кронштейн	1
6	14M7299	Фланцевая гайка	1		M12
7	38H1094	Коленчатый патрубок	1
8	T77613	Уплотнительное кольцо	2
9	AH121643	Жиклер	1
10	R26375	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	03M7192	Болт	1		M10 X 30
12	14M7296	Фланцевая гайка	2		M10
13	19M7867	Винт	1		M8 X 25

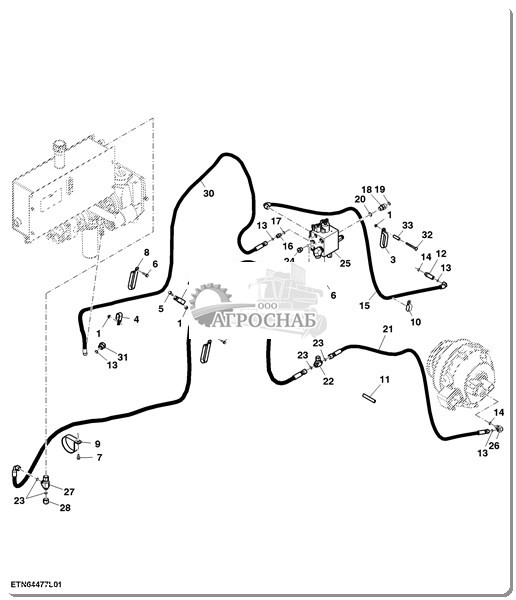

Реверс питателя/шланги и фитинги регулятора расхода привода мотовила — 4WD без трансмиссии с пере

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	19M7867	Винт	1		M8 X 25
3	H210566	Скоба	1
4	R49921	Скоба	5
5	19M7868	Винт	2		M8 X 30
6	19M7865	Винт	3		M8 X 16
7	19M7866	Винт	1		M8 X 20
8	H168854	Скоба	2
9	N302180	Скоба	1
10	AH97280	Зажимная скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H220798	Изолятор	1
12	38H1212	Фитинг переходника	1
13	T77613	Уплотнительное кольцо	7
14	R26448	Уплотнительное кольцо	1
15	AH223100	Гидрошланг	1		LGTH = 2430 mm
16	38H5002	Фитинг переходника	1
17	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
18	38H5004	Фитинг переходника	2
19	T77932	Уплотнительное кольцо	2
20	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	AXE15885	Гидрошланг	1		LGTH = 2430 mm
22	38H1039	Тройник	1
23	T77857	Уплотнительное кольцо	4
24	......	Заглушка фитинга	1
25	AXE19232	Контрольный клапан	1
26	38H1004	Коленчатый патрубок	1
27	38H1031	Тройник	1
28	38H1416	Фитинг	1
29	AXE13003	Гидрошланг	1		LGTH = 6195 mm
30	AXE13006	Гидрошланг	1		LGTH = 6090 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	38H1146	Заглушка фитинга	2
32	03M7267	Болт	AR		M8 X 80
33	28H3419	Распорная втулка	AR		0.364" X 0.540" X 1-3/4"

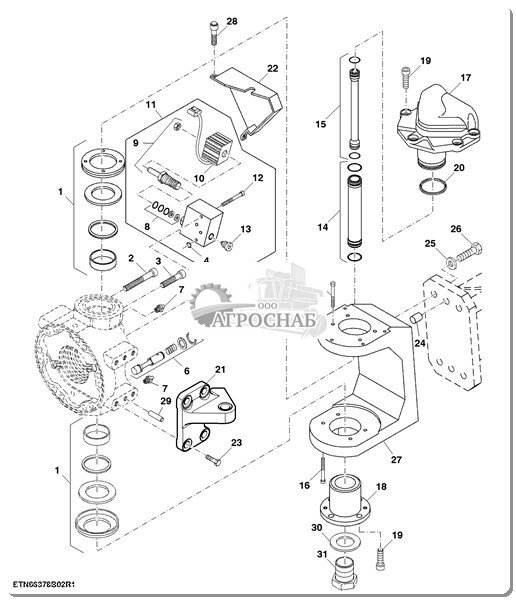

Реверс питателя/блок регулятора расхода привода мотовила — 4WD без трансмиссии с переключением пе

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5017	Коленчатый патрубок	1
2	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
3	T77857	Уплотнительное кольцо	3
4	38H5019	Коленчатый патрубок	1
5	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
6	T77858	Уплотнительное кольцо	1
7	HXE21691	Пробка сливного отверстия	1
8	38H5076	Фитинг переходника	1
9	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
10	AXE54960	Расходный гидр. клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AT225085	Комплект уплотнений	1
11	38H5135	Фитинг	1
12	51M7042	Уплотнительное кольцо	1		13.300 X 2.200 mm
13	HXE28329	Электромагн. гидр. клапан	1
	AT224864	Комплект уплотнений	1
14	AH228038	Обратный клапан	2
	AT224864	Комплект уплотнений	2
15	N305925	Заглушка	4
16	AH228040	Обратный клапан	1
	AH228367	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
17	AH228041	Редукционный клапан	1
	AT224862	Комплект уплотнений	1
18	AH228044	Катушка эл/магн. клапана	2
19	AN207183	Обратный клапан	2
20	AN221521	Золотниковый клапан	1
	AT224862	Комплект уплотнений	1
21	AN372198	Клапан	1
	AH209121	Комплект уплотнений	1
22	AXE13831	Катушка эл/магн. клапана	1
23	HXE77710	Клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
24	N223292	Гайка	3
25	R77175	Крышка	1
26	RE190805	Диагностическая муфта	1
27	AXE19232	Контрольный клапан	1		INCLUDES H229534, HXE21 691, N305925 AND N304196
28	H229534	Жиклер	1
29	N304196	Заглушка	3

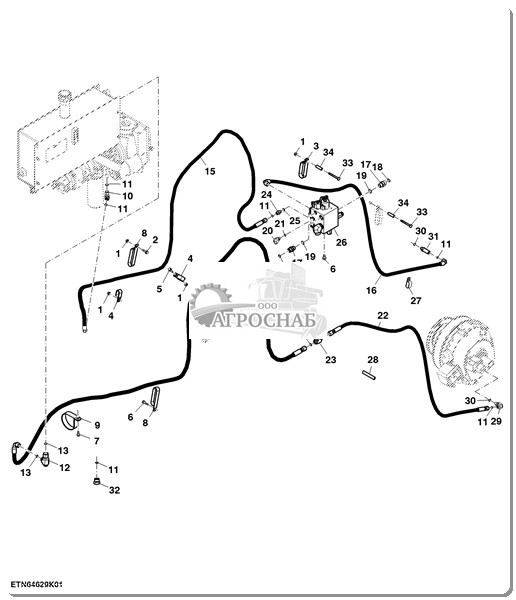

Реверс питателя/шланги и фитинги регулятора расхода привода мотовила — 2WD без трансмиссии с пере

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	19M7867	Винт	1		M8 X 25
3	H210566	Скоба	1
4	R49921	Скоба	5
5	19M7868	Винт	2		M8 X 30
6	19M7865	Винт	3		M8 X 16
7	19M7866	Винт	1		M8 X 20
8	H168854	Скоба	2
9	N302180	Скоба	1
10	38H1094	Коленчатый патрубок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	T77613	Уплотнительное кольцо	3
12	38H1031	Тройник	2
13	T77857	Уплотнительное кольцо	4
14	38H1416	Фитинг	1
15	AXE13003	Гидрошланг	1		LGTH = 6195 mm
16	AXE13006	Гидрошланг	1		LGTH = 6090 mm
17	AH223100	Гидрошланг	1		LGTH = 2430 mm
18	38H5002	Фитинг переходника	1
19	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
20	38H5004	Фитинг переходника	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	T77932	Уплотнительное кольцо	2
22	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
23	AXE15885	Гидрошланг	1		LGTH = 2430 mm
24	38H1039	Тройник	1
25	......	Заглушка фитинга	1
26	......	Контрольный клапан	1
27	AH97280	Зажимная скоба	1
28	H220798	Изолятор	1
29	38H1004	Коленчатый патрубок	1
30	R26448	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	T77613	Уплотнительное кольцо	1
32	38H1212	Фитинг переходника	1
33	03M7267	Болт	AR		M8 X 80
34	28H3419	Распорная втулка	AR		0.364" X 0.540" X 1-3/4"

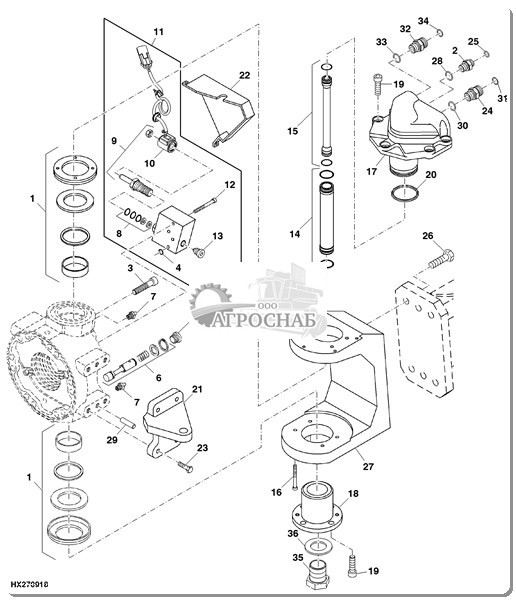

Реверс питателя/блок регулятора расхода привода мотовила — 2WD без трансмиссии с переключением пе

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5017	Коленчатый патрубок	1
2	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
3	T77857	Уплотнительное кольцо	3
4	38H5019	Коленчатый патрубок	1
5	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
6	T77858	Уплотнительное кольцо	1
7	HXE21691	Пробка сливного отверстия	1
8	38H5076	Фитинг переходника	1
9	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
10	AXE54960	Расходный гидр. клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AT225085	Комплект уплотнений	1
11	38H5135	Фитинг	1
12	51M7042	Уплотнительное кольцо	1		13.300 X 2.200 mm
13	HXE28329	Электромагн. гидр. клапан	1
	AT224864	Комплект уплотнений	1
14	AH228038	Обратный клапан	2
	AT224864	Комплект уплотнений	2
15	N305925	Заглушка	4
16	AH228040	Обратный клапан	1
	AH228367	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
17	AH228041	Редукционный клапан	1
	AT224862	Комплект уплотнений	1
18	AH228044	Катушка эл/магн. клапана	2
19	AN207183	Обратный клапан	2
20	AN221521	Золотниковый клапан	1
	AT224862	Комплект уплотнений	1
21	AN372198	Клапан	1
	AH209121	Комплект уплотнений	1
22	AXE13831	Катушка эл/магн. клапана	1
23	HXE77710	Клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
24	N223292	Гайка	3
25	R77175	Крышка	1
26	RE190805	Диагностическая муфта	1
27	AXE19232	Контрольный клапан	1		INCLUDES H229534, HXE21 691, N305925 AND N304196
28	H229534	Жиклер	1
29	N304196	Заглушка	3

Реверс питателя/шланги и фитинги регулятора расхода привода мотовила — 4WD с трансмиссией с перек

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	03M7267	Болт	AR		M8 X 80
3	H210566	Скоба	1
4	R49921	Скоба	6
5	19M7868	Винт	2		M8 X 30
6	19M7865	Винт	2		M8 X 16
7	19M7866	Винт	1		M8 X 20
8	H168854	Скоба	2
9	N302180	Скоба	1
10	38H1212	Фитинг переходника	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	T77613	Уплотнительное кольцо	6
12	38H1031	Тройник	1
13	T77857	Уплотнительное кольцо	4
14	AXE13003	Гидрошланг	1		LGTH = 6195 mm
15	AXE13006	Гидрошланг	1		LGTH = 6090 mm
16	AH223100	Гидрошланг	1		LGTH = 2430 mm
17	38H5004	Фитинг переходника	1
18	T77932	Уплотнительное кольцо	1
19	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
20	38H5017	Коленчатый патрубок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
22	AXE15885	Гидрошланг	1		LGTH = 2430 mm
23	38H1039	Тройник	1
24	38H5067	Тройник	1
25	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
26	......	Контрольный клапан	1
27	19M7867	Винт	1		M8 X 25
28	H220798	Изолятор	1
29	38H1004	Коленчатый патрубок	1
30	R26448	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	38H1146	Заглушка фитинга	2
32	28H3419	Распорная втулка	AR		0.364" X 0.540" X 1-3/4"

Реверс питателя/блок регулятора расхода привода мотовила — 4WD с трансмиссией с переключением пер

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5017	Коленчатый патрубок	1
2	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
3	T77857	Уплотнительное кольцо	3
4	38H5019	Коленчатый патрубок	1
5	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
6	T77858	Уплотнительное кольцо	1
7	HXE21691	Пробка сливного отверстия	1
8	38H5076	Фитинг переходника	1
9	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
10	AXE54960	Расходный гидр. клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AT225085	Комплект уплотнений	1
11	38H5135	Фитинг	1
12	51M7042	Уплотнительное кольцо	1		13.300 X 2.200 mm
13	HXE28329	Электромагн. гидр. клапан	1
	AT224864	Комплект уплотнений	1
14	AH228038	Обратный клапан	2
	AT224864	Комплект уплотнений	2
15	N305925	Заглушка	4
16	AH228040	Обратный клапан	1
	AH228367	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
17	AH228041	Редукционный клапан	1
	AT224862	Комплект уплотнений	1
18	AH228044	Катушка эл/магн. клапана	2
19	AN207183	Обратный клапан	2
20	AN221521	Золотниковый клапан	1
	AT224862	Комплект уплотнений	1
21	AN372198	Клапан	1
	AH209121	Комплект уплотнений	1
22	AXE13831	Катушка эл/магн. клапана	1
23	HXE77710	Клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
24	N223292	Гайка	3
25	R77175	Крышка	1
26	RE190805	Диагностическая муфта	1
27	AXE19232	Контрольный клапан	1		INCLUDES H229534, HXE21 691, N305925 AND N304196
28	H229534	Жиклер	1
29	N304196	Заглушка	3

Реверс питателя/шланги и фитинги регулятора расхода привода мотовила — 2WD с трансмиссией с перек

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	19M7867	Винт	1		M8 X 25
3	H210566	Скоба	1
4	R49921	Скоба	5
5	19M7868	Винт	2		M8 X 30
6	19M7865	Винт	3		M8 X 16
7	19M7866	Винт	1		M8 X 20
8	H168854	Скоба	2
9	N302180	Скоба	1
10	38H1094	Коленчатый патрубок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	T77613	Уплотнительное кольцо	6
12	38H1031	Тройник	1
13	T77857	Уплотнительное кольцо	4
14	AXE13003	Гидрошланг	1		LGTH = 6195 mm
15	AXE13006	Гидрошланг	1		LGTH = 6090 mm
16	AH223100	Гидрошланг	1		LGTH = 2430 mm
17	38H5004	Фитинг переходника	1
18	T77932	Уплотнительное кольцо	1
19	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
20	38H5017	Коленчатый патрубок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
22	AXE15885	Гидрошланг	1		LGTH = 2430 mm
23	38H1039	Тройник	1
24	38H5067	Тройник	1
25	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
26	......	Контрольный клапан	1
27	AH97280	Зажимная скоба	1
28	H220798	Изолятор	1
29	38H1004	Коленчатый патрубок	1
30	R26448	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	38H1212	Фитинг переходника	1
32	38H1146	Заглушка фитинга	2
33	03M7267	Болт	AR		M8 X 80
34	28H3419	Распорная втулка	AR		0.364" X 0.540" X 1-3/4"

Реверс питателя/блок регулятора расхода привода мотовила — 2WD с трансмиссией с переключением пер

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5017	Коленчатый патрубок	1
2	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
3	T77857	Уплотнительное кольцо	3
4	38H5019	Коленчатый патрубок	1
5	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
6	T77858	Уплотнительное кольцо	1
7	HXE21691	Пробка сливного отверстия	1
8	38H5076	Фитинг переходника	1
9	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
10	AXE54960	Расходный гидр. клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AT225085	Комплект уплотнений	1
11	38H5135	Фитинг	1
12	51M7042	Уплотнительное кольцо	1		13.300 X 2.200 mm
13	HXE28329	Электромагн. гидр. клапан	1
	AT224864	Комплект уплотнений	1
14	AH228038	Обратный клапан	2
	AT224864	Комплект уплотнений	2
15	N305925	Заглушка	4
16	AH228040	Обратный клапан	1
	AH228367	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
17	AH228041	Редукционный клапан	1
	AT224862	Комплект уплотнений	1
18	AH228044	Катушка эл/магн. клапана	2
19	AN207183	Обратный клапан	2
20	AN221521	Золотниковый клапан	1
	AT224862	Комплект уплотнений	1
21	AN372198	Клапан	1
	AH209121	Комплект уплотнений	1
22	AXE13831	Катушка эл/магн. клапана	1
23	HXE77710	Клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
24	N223292	Гайка	3
25	R77175	Крышка	1
26	RE190805	Диагностическая муфта	1
27	AXE19232	Контрольный клапан	1		INCLUDES H229534, HXE21 691, N305925 AND N304196
28	H229534	Жиклер	1
29	N304196	Заглушка	3

Реверс питателя/шланги и фитинги регулятора расхода привода мотовила — 4WD с трансмиссией с перек

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	19M7867	Винт	1		M8 X 25
3	H210566	Скоба	1
4	R49921	Скоба	5
5	19M7868	Винт	3		M8 X 30
6	19M7865	Винт	2		M8 X 16
7	19M7866	Винт	1		M8 X 20
8	H168854	Скоба	2
9	N302180	Скоба	1
10	38H1031	Тройник	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	T77857	Уплотнительное кольцо	4
12	AXE13003	Гидрошланг	1		LGTH = 6195 mm
13	AXE13006	Гидрошланг	1		LGTH = 6090 mm
14	AH223100	Гидрошланг	1		LGTH = 2430 mm
15	38H5004	Фитинг переходника	1
16	T77932	Уплотнительное кольцо	1
17	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
18	38H5017	Коленчатый патрубок	1
19	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
20	AXE15885	Гидрошланг	1		LGTH = 2430 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	38H1039	Тройник	1
22	38H5067	Тройник	1
23	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
24	T77613	Уплотнительное кольцо	6
25	AXE19232	Контрольный клапан	1
26	AH97280	Зажимная скоба	1
27	H220798	Изолятор	1
28	38H1004	Коленчатый патрубок	1
29	R26448	Уплотнительное кольцо	2
30	38H1212	Фитинг переходника	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	38H1146	Заглушка фитинга	2
32	03M7267	Болт	AR		M8 X 80
33	28H3419	Распорная втулка	AR		0.364" X 0.540" X 1-3/4"

Реверс питателя/блок регулятора расхода привода мотовила — с трансмиссией с переключением передач

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5017	Коленчатый патрубок	1
2	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
3	T77857	Уплотнительное кольцо	3
4	38H5019	Коленчатый патрубок	1
5	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
6	T77858	Уплотнительное кольцо	1
7	HXE21691	Пробка сливного отверстия	1
8	38H5076	Фитинг переходника	1
9	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
10	AXE54960	Расходный гидр. клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AT225085	Комплект уплотнений	1
11	38H5135	Фитинг	1
12	51M7042	Уплотнительное кольцо	1		13.300 X 2.200 mm
13	HXE28329	Электромагн. гидр. клапан	1
	AT224864	Комплект уплотнений	1
14	AH228038	Обратный клапан	2
	AT224864	Комплект уплотнений	2
15	N305925	Заглушка	4
16	AH228040	Обратный клапан	1
	AH228367	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
17	AH228041	Редукционный клапан	1
	AT224862	Комплект уплотнений	1
18	AH228044	Катушка эл/магн. клапана	2
19	AN207183	Обратный клапан	2
20	AN221521	Золотниковый клапан	1
	AT224862	Комплект уплотнений	1
21	AN372198	Клапан	1
	AH209121	Комплект уплотнений	1
22	AXE13831	Катушка эл/магн. клапана	1
23	HXE77710	Клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
24	N223292	Гайка	3
25	R77175	Крышка	1
26	RE190805	Диагностическая муфта	1
27	AXE19232	Контрольный клапан	1		INCLUDES H229534, HXE21 691, N305925 AND N304196
28	H229534	Жиклер	1
29	N304196	Заглушка	3

Шланги и фитинги системы управления расходом реверсивного механизма наклонной камеры / привода мо

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	19M7867	Винт	1		M8 X 25
3	38H1416	Фитинг	1
4	H210566	Скоба	1
5	R49921	Скоба	5
6	19M7868	Винт	2		M8 X 30
7	19M7865	Винт	3		M8 X 16
8	19M7866	Винт	1		M8 X 20
9	H168854	Скоба	2
10	N302180	Скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H1031	Тройник	1
12	T77857	Уплотнительное кольцо	6
13	AXE13003	Гидрошланг	1		LGTH = 6195 mm
14	AXE13006	Гидрошланг	1		LGTH = 6090 mm
15	AH223100	Гидрошланг	1		LGTH = 2430 mm
16	38H5002	Фитинг переходника	1
17	T77613	Уплотнительное кольцо	3
18	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
19	38H5004	Фитинг переходника	2
20	T77932	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
22	AXE15885	Гидрошланг	1		LGTH = 2430 mm
23	38H1039	Тройник	2
24	......	Заглушка фитинга	1
25	......	Контрольный клапан	1
26	AH97280	Зажимная скоба	1
27	H220798	Изолятор	1
28	38H1004	Коленчатый патрубок	1
29	R26448	Уплотнительное кольцо	2
30	38H1212	Фитинг переходника	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	03M7267	Болт	AR		M8 X 80
32	28H3419	Распорная втулка	AR		0.364" X 0.540" X 1-3/4"

Реверс питателя/блок регулятора расхода привода мотовила — ProDrive™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5017	Коленчатый патрубок	1
2	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
3	T77857	Уплотнительное кольцо	3
4	38H5019	Коленчатый патрубок	1
5	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
6	T77858	Уплотнительное кольцо	1
7	HXE21691	Пробка сливного отверстия	1
8	38H5076	Фитинг переходника	1
9	51M7045	Уплотнительное кольцо	1		19.300 X 2.200 mm
10	AXE54960	Расходный гидр. клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AT225085	Комплект уплотнений	1
11	38H5135	Фитинг	1
12	51M7042	Уплотнительное кольцо	1		13.300 X 2.200 mm
13	HXE28329	Электромагн. гидр. клапан	1
	AT224864	Комплект уплотнений	1
14	AH228038	Обратный клапан	2
	AT224864	Комплект уплотнений	2
15	N305925	Заглушка	4
16	AH228040	Обратный клапан	1
	AH228367	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
17	AH228041	Редукционный клапан	1
	AT224862	Комплект уплотнений	1
18	AH228044	Катушка эл/магн. клапана	2
19	AN207183	Обратный клапан	2
20	AN221521	Золотниковый клапан	1
	AT224862	Комплект уплотнений	1
21	AN372198	Клапан	1
	AH209121	Комплект уплотнений	1
22	AXE13831	Катушка эл/магн. клапана	1
23	HXE77710	Клапан	1		SUB FOR N222615 APPL
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
24	N223292	Гайка	3
25	R77175	Крышка	1
26	RE190805	Диагностическая муфта	1
27	AXE19232	Контрольный клапан	1		INCLUDES H229534, HXE21 691, N305925 AND N304196
28	H229534	Жиклер	1
29	N304196	Заглушка	3

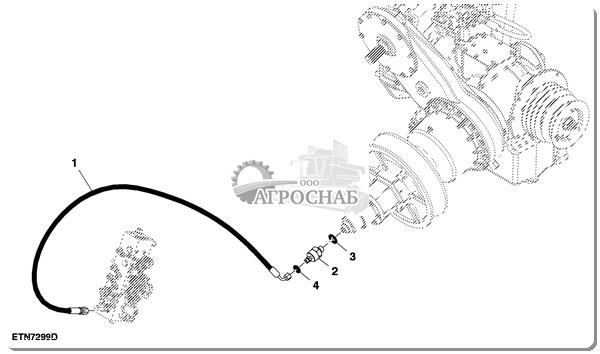

Шланг и фитинги привода ротора с регулируемой скоростью

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH230753	Гидрошланг	1		LGTH = 1775 mm
2	AXE17073	Штуцерное соединение	1
3	R26375	Уплотнительное кольцо	1
4	T77814	Уплотнительное кольцо	1

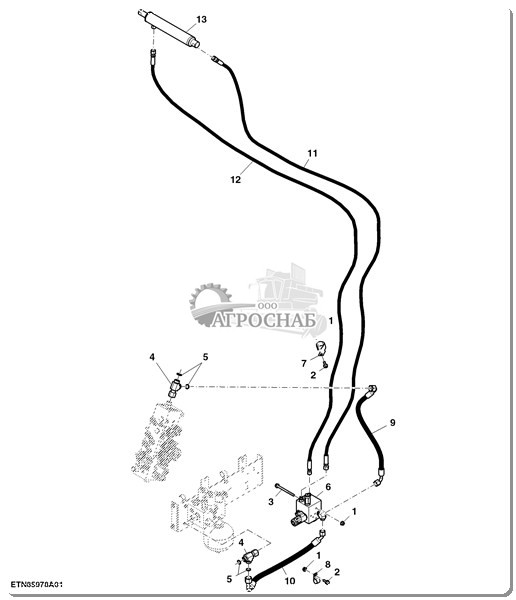

Гидравлические шланги дверец зернового бункера

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7866	Винт	2		M8 X 20
3	19M7970	Винт	2		M8 X 100
4	38H1032	Тройник	2
5	T77932	Уплотнительное кольцо	4
6	HXE17108	Гидравл. нагнетат. клапан	1
7	H218743	Зажимная скоба	1
8	T27550	Зажимная скоба	1
9	AXE21616	Гидрошланг	1		LGTH = 765 mm, ProDrive
..	AXE25806	Гидрошланг	1		LGTH = 645 mm, Non-ProDrive
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	AXE21617	Гидрошланг	1		LGTH = 585 mm
11	AXE14280	Гидрошланг	1		LGTH = 4170 mm
12	AXE14281	Гидрошланг	1		LGTH = 4330 mm
13	AHC13271	Гидравлический цилиндр	1		SUB FOR AHC10816
	AHC16964	Комплект гидроцилиндров	1		Комплект уплотнения отверстия
	AHC16980	Комплект гидроцилиндров	1		Комплект уплотнения тяги

Электромагнитный гидравлический клапан дверки зернового бункера

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE17108	Гидравл. нагнетат. клапан	1
2	38H5002	Фитинг переходника	1
3	T77613	Уплотнительное кольцо	1
4	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
5	38H5017	Коленчатый патрубок	2
6	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
7	T77857	Уплотнительное кольцо	2
8	38H5011	Фитинг переходника	1
9	T77814	Уплотнительное кольцо	1
10	AXE73736	Обратный клапан	1		SUB FOR APPL AH205583
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	F433465	Комплект уплотнений	1		USE WITH AH205583
	AXE73737	Комплект уплотнений	1		USE WITH AXE73736
11	AH228044	Катушка эл/магн. клапана	1
12	AH230746	Катушка эл/магн. клапана	1
13	AN221523	Золотниковый клапан	1
14	AXE15629	Редукционный клапан	1
15	HXE15811	Жиклер	1
16	HXE15810	Жиклер	1
..	AT224862	Комплект уплотнений	1

Гидравлический цилиндр дверки зернового бункера

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC13271	Гидравлический цилиндр	1		SUB FOR AHC10816
	AHC16964	Комплект гидроцилиндров	1		Комплект уплотнения отверстия
	AHC16980	Комплект гидроцилиндров	1		Комплект уплотнения тяги
2	T77613	Уплотнительное кольцо	2		9.250 X 1.780 mm
3	U46166	Уплотнительное кольцо	1
4	H164925	Сальник	1
5	H172639	Поршень	1
6	AH176232	Сальник	1
7	H170534	Гайка	1
8	H158676	Сальник	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
9	H172779	Пружинное кольцо	1
10	U15973	Уплотнительное кольцо	1
11	R81865	Защитное кольцо	1
12	H172780	Кольцо	1
13	T31029	Уплотнительное кольцо	1

Гидравлический цилиндр, дверки зернового бункера с приводом

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7866	Винт	2		M8 X 20
3	19M7970	Винт	2		M8 X 100
4	38H1032	Тройник	2
5	T77932	Уплотнительное кольцо	4
6	HXE17108	Гидравл. нагнетат. клапан	1
7	H218743	Зажимная скоба	1
8	T27550	Зажимная скоба	1
9	AXE21616	Гидрошланг	1		LGTH = 765 mm, ProDrive
..	AXE25806	Гидрошланг	1		LGTH = 645 mm, Non-ProDrive
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	AXE21617	Гидрошланг	1		LGTH = 585 mm
11	AXE14280	Гидрошланг	1		LGTH = 4170 mm
12	AXE14281	Гидрошланг	1		LGTH = 4330 mm
13	AHC13271	Гидравлический цилиндр	1		SUB FOR AHC10816

Электромагнитный гидравлический клапан дверки зернового бункера

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	N223292	Гайка	1
2	38H5002	Фитинг переходника	1
3	T77613	Уплотнительное кольцо	1
4	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
5	38H5017	Коленчатый патрубок	2
6	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
7	T77857	Уплотнительное кольцо	2
8	38H5011	Фитинг переходника	1
9	T77814	Уплотнительное кольцо	1
10	AH205583	Обратный клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AH228044	Катушка эл/магн. клапана	1
12	AH230746	Катушка эл/магн. клапана	1
13	AN221523	Золотниковый клапан	1
14	AXE15629	Редукционный клапан	1
15	HXE15811	Жиклер	1
16	HXE15810	Жиклер	1
..	AT224862	Комплект уплотнений	1

Гидравлический цилиндр дверки зернового бункера

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC13271	Гидравлический цилиндр	1		SUB FOR AHC10816
	AH174770	Комплект гидроцилиндров	1		ORDER AHC16964 AND AHC16980
	AHC16964	Комплект гидроцилиндров	1		Комплект отверстия
	AHC16980	Комплект гидроцилиндров	1		Комплект тяги
2	......	Гильза гидравл. цилиндра	1
3	......	Стержень	1
4	......	Поршень	1
5	H172639	Поршень	1
6	AH176232	Сальник	1
7	H170534	Гайка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
8	......	Направл. штока гидроцил.	1
9	......	Направл. штока гидроцил.	1
10	U15973	Уплотнительное кольцо	1
11	......	Защитное кольцо	1
12	......	Кольцо	1
13	......	Уплотнительное кольцо	1
14	......	Пружинное кольцо	1
15	......	Сальник	1
16	......	Сальник	1
17	......	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
18	......	Уплотнительное кольцо	1
19	......	Заглушка фитинга	2

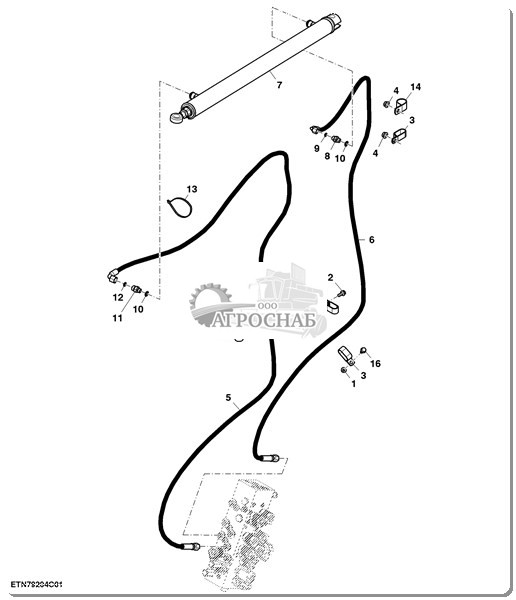

Шланги и фитинги цилиндра поворота шнека — без дверок зернового бункера, 26 футов

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	3		M8
2	19M7866	Винт	1		M8 X 20
3	AH77869	Зажимная скоба	4
4	14M7296	Фланцевая гайка	2		M10
5	AH234478	Гидрошланг	1		LGTH = 2960 mm
6	AH234479	Гидрошланг	1		LGTH = 2240 mm
7	AHC10616	Гидравлический цилиндр	1
8	38H5002	Фитинг переходника	1
9	T77613	Уплотнительное кольцо	1
10	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H5011	Фитинг переходника	1
12	T77814	Уплотнительное кольцо	1
13	H77698	Обвязной хомут	1
14	R35668	Скоба	1
15	R213663	Скоба	1
16	19M7798	Винт	1		M8 X 40

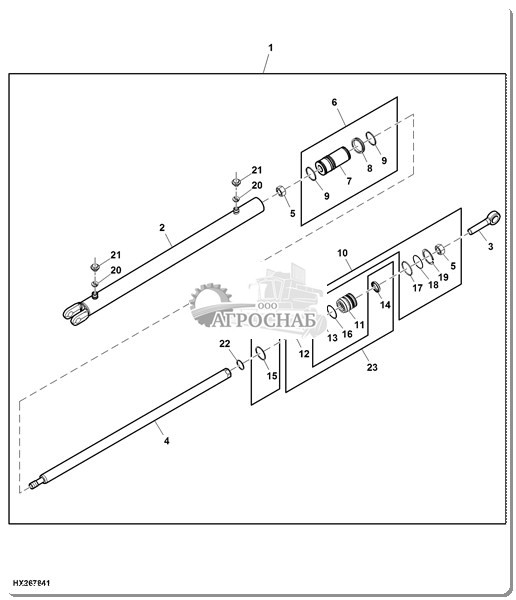

Цилиндр поворота шнека — без дверок зернового бункера, 26 футов

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC10616	Гидравлический цилиндр	1
2	......	Гильза гидравл. цилиндра	1		ORDER AHC10616
3	HC10226	Рым-болт	1
4	......	Стержень	1		ORDER AHC10616
5	H170536	Гайка	2
6	......	Поршень	1		ORDER AHC10616
7	......	Поршень	1		ORDER AHC10616
8	AH148358	Сальник	1
9	......	Кольцо	2		ORDER AHC10616
10	......	Направл. штока гидроцил.	1		ORDER AHC10616
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H172490	Направл. штока гидроцил.	1
12	......	Сальник	1		ORDER AHC10616
13	......	Компенсационное кольцо	1		ORDER AHC10616
14	H172005	Сальник	1
15	H155964	Уплотнительное кольцо	1
16	R78393	Защитное кольцо	1
17	H164204	Пружинное кольцо	1
18	M44162	Уплотнительное кольцо	1
19	H164205	Пружинное кольцо	1
20	HC10051	Жиклер	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	......	Трубная заглушка	2		ORDER AHC10616
22	R88748	Кольцо	1
23	......	Комплект гидроцилиндров	1		ORDER AHC10616

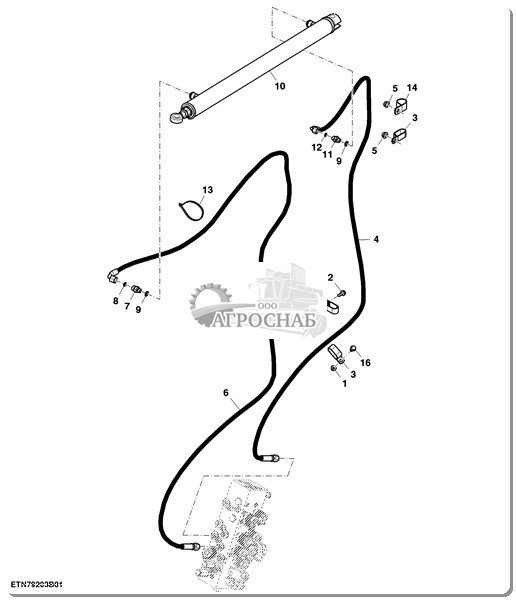

Шланги и фитинги цилиндра поворота шнека, без дверцы зернового бункера, стандартный 22 фута

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	3		M8
2	19M7866	Винт	1		M8 X 20
3	AH77869	Зажимная скоба	4
4	AH234479	Гидрошланг	1		LGTH = 2240 mm
5	14M7296	Фланцевая гайка	2		M10
6	AH234478	Гидрошланг	1		LGTH = 2960 mm
7	38H5002	Фитинг переходника	1
8	T77613	Уплотнительное кольцо	1
9	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
10	AHC10669	Гидравлический цилиндр	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H5011	Фитинг переходника	1
12	T77814	Уплотнительное кольцо	1
13	H77698	Обвязной хомут	1
14	R35668	Скоба	1
15	R213663	Скоба	1
16	19M7798	Винт	1		M8 X 40

Цилиндр поворота шнека, без дверцы зернового бункера, стандартный, 22 фута

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Гильза гидравл. цилиндра	1
2	......	Стержень	1
3	H236379	Конец тяги	1
4	14M7209	Гайка	1		M18
5	......	Направл. штока гидроцил.	1
6	......	Направл. штока гидроцил.	1
7	H161729	Сальник	2
8	H156586	Сальник	1
9	......	Уплотнительное кольцо	1
10	R79117	Защитное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H164359	Пружинное кольцо	1
12	T22828	Уплотнительное кольцо	1
13	H164360	Пружинное кольцо	1
14	......	Поршень	1
15	H170534	Гайка	1
16	HC10046	Жиклер	2
17	......	Трубная заглушка	2
18	......	Сальник	1
19	AHC10669	Гидравлический цилиндр	1
20	H174672	Кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	AH176234	Сальник	1
..	AH176274	Комплект гидроцилиндров	1

Шланги и фитинги цилиндра поворота шнека, высокая скорость разгрузки 22,5 фута

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	3		M8
2	19M7866	Винт	1		M8 X 20
3	AH77869	Зажимная скоба	4
4	14M7296	Фланцевая гайка	2		M10
5	AH234478	Гидрошланг	1		LGTH = 2960 mm
6	AH234479	Гидрошланг	1		LGTH = 2240 mm
7	AHC10618	Гидравлический цилиндр	1
8	38H5002	Фитинг переходника	1
9	R35668	Скоба	1
10	H77698	Обвязной хомут	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
12	T77814	Уплотнительное кольцо	1
13	38H5011	Фитинг переходника	1
14	T77613	Уплотнительное кольцо	1
15	R213663	Скоба	1
16	19M7798	Винт	1		M8 X 40

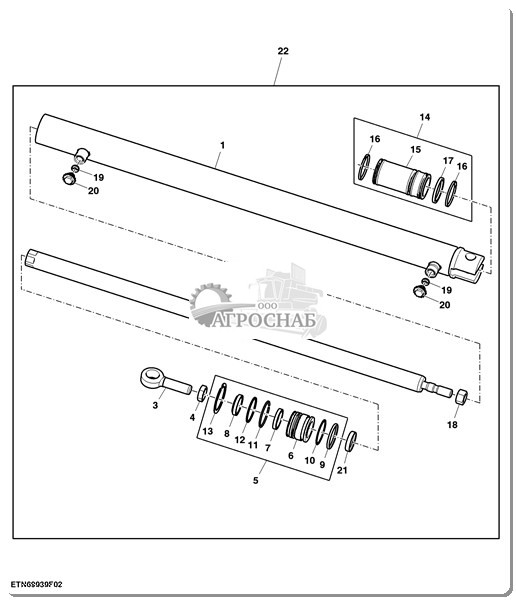

Цилиндр поворота шнека — высокая скорость разгрузки 22,5 фута

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Гильза гидравл. цилиндра	1
2	......	Стержень	1
3	H238601	Конец тяги	1
4	14M7209	Гайка	1		M18
5	......	Направл. штока гидроцил.	1
6	......	Направл. штока гидроцил.	1
7	H161729	Сальник	1		A
8	H156586	Сальник	1		A
9	H158942	Уплотнительное кольцо	1		A
10	R79117	Защитное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H164359	Пружинное кольцо	1
12	T22828	Уплотнительное кольцо	1		A
13	H164360	Пружинное кольцо	1
14	......	Поршень	1
15	......	Поршень	1
16	H174672	Кольцо	2
17	AH176234	Сальник	1
18	H170534	Гайка	1
19	......	Жиклер	2
20	......	Трубная заглушка	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	......	Сальник	1
22	AHC10618	Гидравлический цилиндр	1
..	AH176274	Комплект гидроцилиндров	1		INCL A

Шланги цилиндра поворота шнека — с дверками зернового бункера, 26 футов

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	3		M8
2	19M7866	Винт	1		M8 X 20
3	AH77869	Зажимная скоба	4
4	14M7296	Фланцевая гайка	2		M10
5	AH234478	Гидрошланг	1		LGTH = 2960 mm
6	AH234479	Гидрошланг	1		LGTH = 2240 mm
7	AHC10616	Гидравлический цилиндр	1
8	38H5002	Фитинг переходника	1
9	T77613	Уплотнительное кольцо	1
10	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H5011	Фитинг переходника	1
12	T77814	Уплотнительное кольцо	1
13	H77698	Обвязной хомут	1
14	R46667	Скоба	1
15	R213663	Скоба	1
16	19M7798	Винт	1		M8 X 40

Цилиндр поворота шнека — с дверками зернового бункера, 26 футов

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC10616	Гидравлический цилиндр	1
2	......	Гильза гидравл. цилиндра	1		ORDER AHC10616
3	HC10226	Рым-болт	1
4	......	Стержень	1		ORDER AHC10616
5	H170536	Гайка	2
6	......	Поршень	1		ORDER AHC10616
7	......	Поршень	1		ORDER AHC10616
8	AH148358	Сальник	1
9	......	Кольцо	2		ORDER AHC10616
10	......	Направл. штока гидроцил.	1		ORDER AHC10616
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H172490	Направл. штока гидроцил.	1
12	......	Сальник	1		ORDER AHC10616
13	......	Компенсационное кольцо	1		ORDER AHC10616
14	H172005	Сальник	1
15	H155964	Уплотнительное кольцо	1
16	R78393	Защитное кольцо	1
17	H164204	Пружинное кольцо	1
18	M44162	Уплотнительное кольцо	1
19	H164205	Пружинное кольцо	1
20	HC10051	Жиклер	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	......	Трубная заглушка	2		ORDER AHC10616
22	R88748	Кольцо	1
23	......	Комплект гидроцилиндров	1		ORDER AHC10616

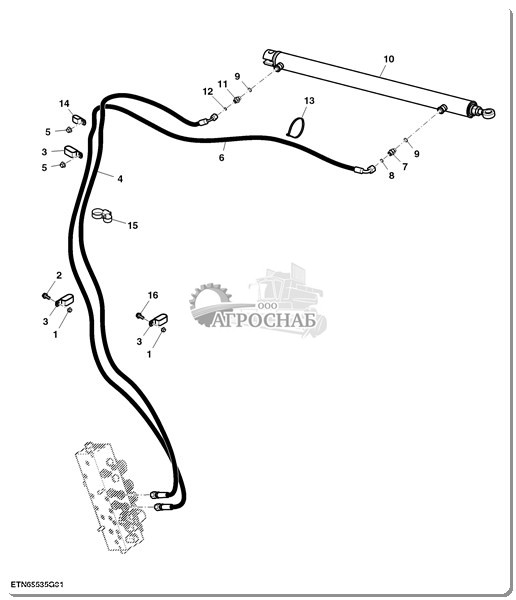

Шланги цилиндра поворота шнека — с дверками зернового бункера, обычная скорость разгрузки, 22 фут

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	3		M8
2	19M7866	Винт	1		M8 X 20
3	AH77869	Зажимная скоба	4
4	AH234479	Гидрошланг	1		LGTH = 2240 mm
5	14M7296	Фланцевая гайка	2		M10
6	AH234478	Гидрошланг	1		LGTH = 2960 mm
7	38H5002	Фитинг переходника	1
8	T77613	Уплотнительное кольцо	1
9	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
10	AHC10669	Гидравлический цилиндр	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H5011	Фитинг переходника	1
12	T77814	Уплотнительное кольцо	1
13	H77698	Обвязной хомут	1
14	R46667	Скоба	1
15	R213663	Скоба	1
16	19M7798	Винт	1		M8 X 40

Цилиндр поворота шнека — с дверками зернового бункера, обычная скорость разгрузки, 22 фута

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Гильза гидравл. цилиндра	1
2	......	Стержень	1
3	H236379	Конец тяги	1
4	14M7209	Гайка	1		M18
5	......	Направл. штока гидроцил.	1
6	......	Направл. штока гидроцил.	1
7	H161729	Сальник	2
8	H156586	Сальник	1
9	......	Уплотнительное кольцо	1
10	R79117	Защитное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H164359	Пружинное кольцо	1
12	T22828	Уплотнительное кольцо	1
13	H164360	Пружинное кольцо	1
14	......	Поршень	1
15	H170534	Гайка	1
16	HC10046	Жиклер	2
17	......	Трубная заглушка	2
18	......	Сальник	1
19	AHC10669	Гидравлический цилиндр	1
	AH176274	Комплект гидроцилиндров	1		ORDER AHC16965 AND AHC16982
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AHC16965	Комплект гидроцилиндров	1		Комплект отверстия
	AHC16982	Комплект гидроцилиндров	1		Комплект тяги

Шланги цилиндра поворота шнека — с дверками зернового бункера высокой скорости разгрузки, 22,5 фу

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	3		M8
2	19M7866	Винт	1		M8 X 20
3	AH77869	Зажимная скоба	4
4	14M7296	Фланцевая гайка	2		M10
5	AH234478	Гидрошланг	1		LGTH = 2960 mm
6	AH234479	Гидрошланг	1		LGTH = 2240 mm
7	AHC10618	Гидравлический цилиндр	1
8	38H5011	Фитинг переходника	1
9	T77814	Уплотнительное кольцо	1
10	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H5002	Фитинг переходника	1
12	T77613	Уплотнительное кольцо	1
13	H77698	Обвязной хомут	1
14	R46667	Скоба	1
15	R213663	Скоба	1
16	19M7798	Винт	1		M8 X 40

Цилиндр поворота шнека — с дверками зернового бункера высокой скорости разгрузки, 22,5 фута

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Гильза гидравл. цилиндра	1
2	......	Стержень	1
3	H238601	Конец тяги	1
4	14M7209	Гайка	1		M18
5	......	Направл. штока гидроцил.	1
6	......	Направл. штока гидроцил.	1
7	H161729	Сальник	1
8	H156586	Сальник	1
9	......	Уплотнительное кольцо	1
10	......	Защитное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H164359	Пружинное кольцо	1
12	T22828	Уплотнительное кольцо	1
13	H164360	Пружинное кольцо	1
14	......	Поршень	1
15	......	Поршень	1
16	......	Кольцо	2
17	......	Сальник	1
18	H170534	Гайка	1
19	HC10046	Жиклер	2
20	......	Трубная заглушка	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	......	Сальник	1
22	AHC10618	Гидравлический цилиндр	1
..	AH176274	Комплект гидроцилиндров	1

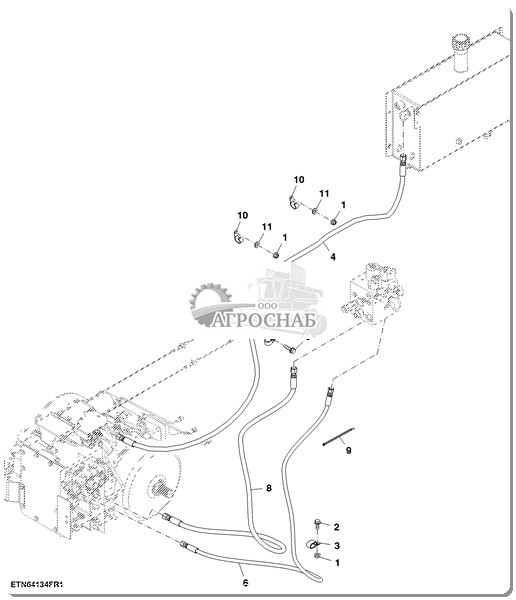

Гидравлические шланги трансмиссии с переключением передач кнопкой

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7866	Винт	1		M8 X 20
3	AH97280	Зажимная скоба	1
4	AXE17136	Гидрошланг	1		LGTH = 6090 mm
5	19M7868	Винт	1		M8 X 30
6	AXE10317	Гидрошланг	1		LGTH = 2015 mm
7	AH78237	Скоба	1
8	AXE17728	Гидрошланг	1		LGTH = 1905 mm
9	H224073	Обвязной хомут	1
10	AH96317	Зажимная скоба	AR
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	24H1289	Шайба	AR		21/64" X 5/8" X 0.049"
12	......	Изолятор	1		CTL 150 mm, MF AH122244

Управляющие фитинги рулевого управления AutoTrac™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5003	Фитинг переходника	1
2	T77857	Уплотнительное кольцо	2
3	51M7043	Уплотнительное кольцо	2		15.300 X 2.200 mm
4	38H5004	Фитинг переходника	1
5	T77932	Уплотнительное кольцо	1
6	51M7045	Уплотнительное кольцо	2		19.300 X 2.200 mm
7	38H5012	Фитинг переходника	1
8	T77613	Уплотнительное кольцо	1
9	38H5027	Коленчатый патрубок	1
10	RE46684	Заглушка фитинга	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm

Steering Cylinder, 70 mm(Рулевого цилиндра мм)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AHC10041	Гидравлический цилиндр	1
2	......	Направл. штока гидроцил.	2
3	......	Направл. штока гидроцил.	2
4	H155655	Сальник	2
5	H156587	Сальник	2
6	RE522144	Пробка сливного отверстия	2
7	R81195	Защитное кольцо	2
8	......	Кольцо	2
9	......	Гильза гидравл. цилиндра	1
10	......	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	......	Стержень	1
12	RE20342	Сальник	1
13	......	Сальник	1
14	......	Сальник	1
15	......	Защитное кольцо	2

Ограничители цилиндра рулевого управления

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AN233321	Стопор	4

Шланги рулевого управления, с AutoTrac™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5009	Фитинг переходника	2
2	T77857	Уплотнительное кольцо	7
3	51M7041	Уплотнительное кольцо	2		11.300 X 2.200 mm
4	AXE24928	Гидрошланг	1		LGTH = 5425 mm
5	AXE24929	Гидрошланг	1		LGTH = 5025 mm
6	03M7188	Болт	2		M8 X 40
7	14M7298	Фланцевая гайка	19		M8
8	19M7800	Винт	6		M8 X 50
9	19M7868	Винт	5		M8 X 30
10	H77698	Обвязной хомут	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	A73642	Распорная втулка	1
12	AH77869	Зажимная скоба	6
13	19M8291	Винт	2		M8 X 35
14	......	Изолятор	1		CTL 90 mm, MF AH122244; SUB FOR AH160668
15	H135155	Скоба	2
16	R49921	Скоба	12
17	H112567	Пластина	1
18	19M7801	Винт	2		M8 X 60
19	H130269	Распорная втулка	2
20	AXE24932	Гидрошланг	1		LGTH = 2555 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	AXE24930	Гидрошланг	1		LGTH = 2530 mm
22	19M7803	Винт	1		M8 X 70
23	28H3419	Распорная втулка	1		0.364" X 0.540" X 1-3/4"
24	H148776	Распорная втулка	1
25	R44302	Обвязной хомут	2
26	HXE38460	Защитный шланг	1
27	38H5189	Фитинг переходника	1
28	51M7049	Уплотнительное кольцо	1		38.600 X 2.900 mm
29	T78612	Уплотнительное кольцо	1
30	AXE16687	Гидрошланг	1		LGTH = 6565 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	AXE17803	Гидрошланг	1		LGTH = 965 mm
32	AXE19997	Гидрошланг	1		LGTH = 6025 mm
33	HXE21260	Кронштейн	1
34	T78716	Гайка	2
35	24M7099	Шайба	2		21 X 34 X 3 mm
36	H158135	Гайка	4
37	W51728	Шайба	2
38	AH96317	Зажимная скоба	2
39	R213663	Скоба	1
40	38H1404	Коленчатый патрубок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
41	38H1305	Коленчатый патрубок	1
42	38H1005	Коленчатый патрубок	1
43	U12547	Уплотнительное кольцо	3
44	T76938	Уплотнительное кольцо	1
45	R26375	Уплотнительное кольцо	1
46	......	Изолятор	2		CTL 150 mm, MF AH122244

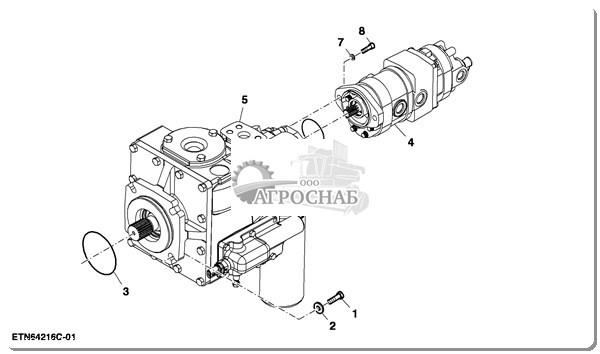

Hydrostatic Drive Charge Pump W/O Automatic Feedrate System, 105 cm?(Гидростатический привод подкачивающего насоса ВУ автоматическая система подачи см)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7493	Винт с головкой	4		M12 X 40
2	T29342	Шайба	4
3	R63308	Уплотнительное кольцо	1
4	AXE61624	Гидравлический насос	1		SUB FOR AH212539 APPL
5	AXE16418	Насос	1
	PG203338	Гидравлич. насос восст.	1		REMAN FOR AXE16418
6	E65288	Уплотнительное кольцо	1
7	12H304	Стопорная шайба	2		3/8"
8	19H2922	Винт	2		3/8" X 1-1/4"

Гидравлический насос без системы автоматического выбора скорости подачи — без трансмиссии с перек

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7493	Винт с головкой	4		M12 X 40
2	T29342	Шайба	4
3	R63308	Уплотнительное кольцо	1
4	AH212539	Гидравлический насос	1
5	AXE10219	Насос	1		-	745499
	PG200760	Гидравлич. насос восст.	1		REMAN FOR AXE10219
	AXE22919	Насос	1	744550	-
	PG203340	Гидравлич. насос восст.	1		REMAN FOR AXE22919
6	E65288	Уплотнительное кольцо	1
7	12H304	Стопорная шайба	2		3/8"
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
8	19H2922	Винт	2		3/8" X 1-1/4"

Главный гидравл. насос

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Винт с головкой	8
2	......	Сальник	2		(C)
3	......	Пластина	1
4	......	Корпус	1
5	......	Болт	8
6	HXE13936	Кольцо	1		(A)
7	......	Прокладка	3		(B) (C)
8	......	Пластина	3
9	H116213	Установочный штифт	12		(C)
10	H80821	Уплотнительное кольцо	6		(B) (C)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	......	Привод паралл. вала-шест.	2
12	......	Шпонка вала	2
13	......	Передача	2
14	......	Корпус	1
15	......	Корпус	1
16	......	Ось	1
17	......	Передача	1
18	......	Пластина	1
19	......	Пластина	1
20	R26448	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	AH125760	Быстросъемн. гидр. муфта	1
22	R77175	Крышка	1
23	M48869	Шайба	3		(A) (B) (C)
24	......	Передача	1
25	......	Сальник	1		(A) (B)
26	......	Крышка	1
27	......	Крышка	1
28	AH214329	Гидравлический насос	1		(D)
29	AXE61756	Гидравлический насос	1		(E) SUB FOR AH214331
30	......	Винт	4
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	......	Шайба	4
32	AH214333	Комплект оборудования	1
33	AH212539	Гидравлический насос	1
34	HXE15477	Прокладка	1
..	AH214335	Комплект уплотнений	1		(F) (INCL A)
..	AH214463	Комплект уплотнений	1		(D) (INCL B)
..	AH214464	Комплект уплотнений	1		(E) (INCL C)

Гидростатический насос, 105 cc, часть l

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	N126603	Крепление со штифтом	1
2	M48000	Пружинное кольцо	2
3	H138900	Пластина	1
4	H229135	Кулиса	1
5	......	Наклонная пластина	1
6	......	Уплотнительное кольцо	1
7	......	Крепление со штифтом	2
8	JD9133	Наружн. кольцо подшипн.	2
9	Z53122	Прокладка	1
10	AZ51528	Поршень	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	Z65079	Пластина	1
12	AZ42076	Опора	1
13	AZ51529	Комплект гидроцилиндров	1
14	Z65106	Пластина	1
15	AZ51527	Поршень	1
16	H63271	Штифт	AR
17	AZ62577	Ось	1
18	......	Пружинное кольцо	1
19	......	Подшипник	1
20	AH65358	Подшипник	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	HXE139167	Прокладка	1		SUB FOR APPL H214789
22	AZ56795	Сальник	1
23	JD7297	Наружн. кольцо подшипн.	1
24	......	Фланец	1
25	AN274375	Крепление со штифтом	1
26	......	Уплотнительное кольцо	1
27	T187712	Пружинное кольцо	1
28	R63308	Уплотнительное кольцо	1
29	AE70192	Комплект уплотнений	1
30	T19832	Уплотнительное кольцо	1

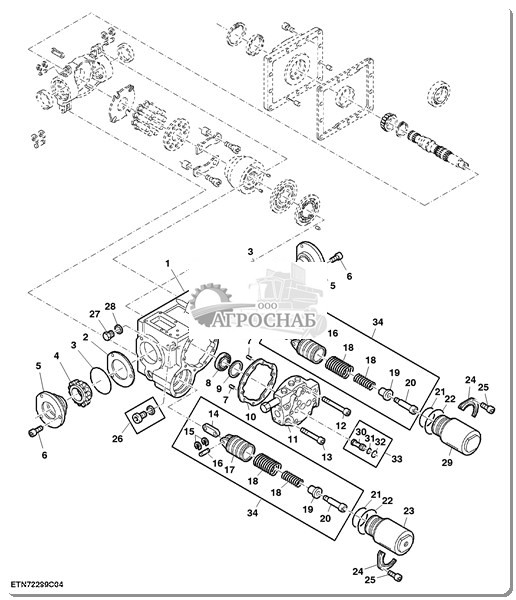

Гидростатический насос, 105 cc, часть ll

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Корпус	1
2	AH112680	Прокладка	2
3	M4237T	Уплотнительное кольцо	2
4	JD9076	Внутр. кольцо подшипника	2
5	......	Цапфа	2
6	19H2622	Винт с головкой	6		1" X 4-1/4"
7	H63271	Штифт	AR
8	AH65358	Подшипник	1
9	AH112678	Прокладка	1
10	H214563	Прокладка	1		(A)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	......	Крышка	1
12	19H2347	Винт с головкой	6		7/16" X 3"
13	19H1899	Винт с головкой	2		7/16" X 2"
14	N126600	Кулиса	2
15	......	Уплотнительное кольцо	4
16	......	Крепление со штифтом	2
17	......	Поршень	2
18	......	Пружина	2
19	......	Стопор	1
20	......	Винт с головкой	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	M4237T	Уплотнительное кольцо	2
22	P48403	Уплотнительное кольцо	2
23	AZ42198	Гильза	1		INCL KEYS R26906, R51031
24	H115052	Стопор	2
25	19H3176	Винт	6		0.164" X 0.380"
26	AN122518	Заглушка фитинга	1		INCL KEYS R28782
27	R51031	Фитинг	1
28	R28782	Уплотнительное кольцо	1
29	AH112668	Гильза	1
30	......	Кожух	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	R152879	Уплотнительное кольцо	2
32	W23690	Защитное кольцо	2
33	AN122502	Обратный клапан	2
34	AH112675	Поршень	2
..	AN274375	Крепление со штифтом	1
..	U15415	Уплотнительное кольцо	1

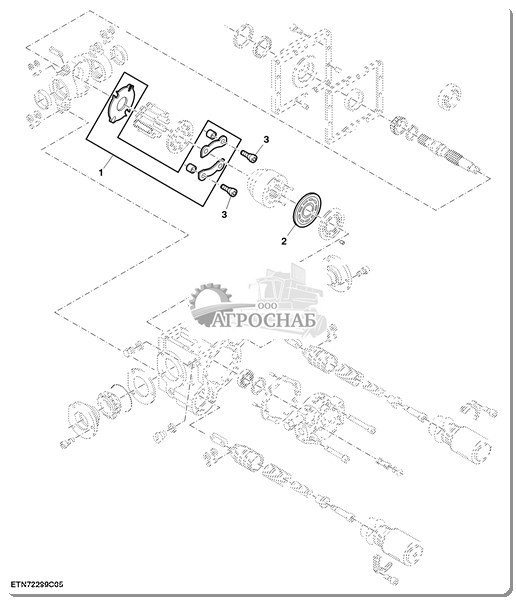

Гидростатический насос, 105 cc, часть lll

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH131392	Комплект пластин	1
2	H135700	Пластина	1
3	19H3352	Винт	4		5/16" X 1-1/4"

Питающий насос гидростатического привода

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE14670	Гидравлический насос	1		(A)
2	H135706	Штифт	1
3	H63289	Уплотнительное кольцо	1
4	U17409	Уплотнительное кольцо	1
5	AXE12062	Редукционный клапан	1
6	......	Корпус	1
7	......	Втулка	2
8	......	Игольчатый подшипник	1
9	H135570	Уплотнительное кольцо	2
10	......	Распорная втулка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	......	Крышка	1
12	19H1875	Винт с головкой	2		5/16" X 1-3/4"
13	19H2043	Винт с головкой	4		5/16" X 3-1/2" ORDER19H4009
14	......	Масляный насос	1
15	......	Шариковый подшипник	1
16	......	Пружинное кольцо	2
17	P48347	Уплотнительное кольцо	2
18	H171116	Корпус фильтра	1
19	19H3111	Винт	2		3/8" X 1.380"
20	......	Втулка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	R27218	Заглушка фитинга	1
22	AH125760	Быстросъемн. гидр. муфта	1
23	R77175	Крышка	1
24	AH128449	Гидравлический фильтр	1
25	......	Ведущий вал	1
26	H63271	Штифт	AR
27	H214962	Прокладка	1
28	......	Прокладка	1
29	......	Заглушка	1
30	......	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	......	Пружина	1

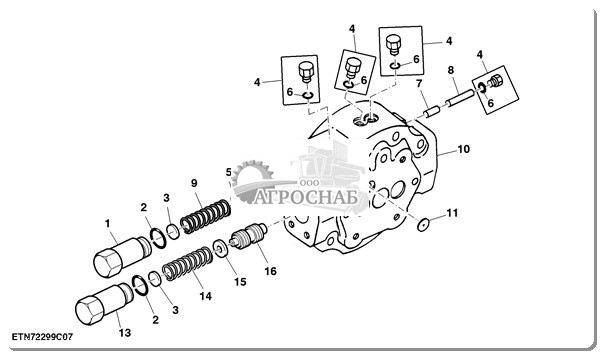

Крышка насоса гидростатического привода, кольцо и шестеренчатая главная передача

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H135215	Карман	1
2	R26906	Уплотнительное кольцо	1
3	AH129278	Комплект клапанов	1
4	AT184869	Заглушка	4
5	H135213	Шайба	1
6	R30903	Уплотнительное кольцо	4
7	H135212	Игольчатый ролик	1
8	H135695	Игольчатый ролик	1
9	H135211	Пружина сжатия	1
10	......	Крышка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	N126644	Жиклер	1
12	H135214	Золотник клапана	1
13	H135215	Карман	1
14	H135211	Пружина сжатия	1
15	H135213	Шайба	1
16	H135214	Золотник клапана	1

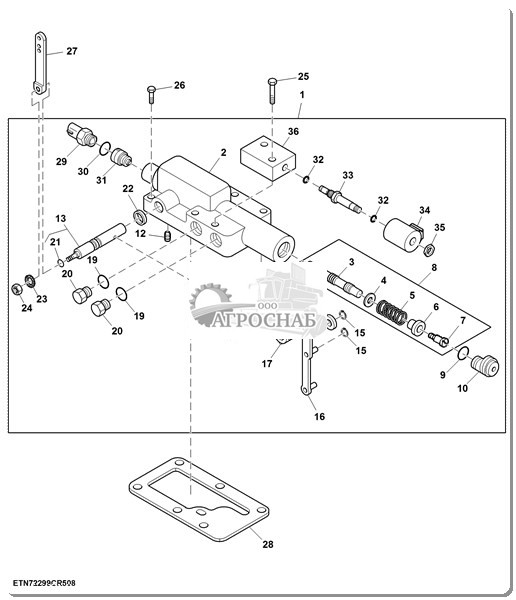

Регулировочный клапан объема гидростатического привода

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH232683	Контрольный клапан	1		W/O Automatic Feed Rate System a nd Push Button Shift Transmission
	AXE24925	Контрольный клапан	1		W/O Automatic Feed Rate System
2	......	Корпус	1
3	......	Втулка	1
4	......	Шайба	1
5	......	Пружина	1
6	......	Стопор	1
7	......	Винт с головкой	1
8	AH129284	Комплект золотника	1
9	R27166	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	N126641	Винт	1
11	AN122494	Болт	1
12	AN122499	Болт	1
13	AN193084	Ось	1
14	......	Кулиса	1
15	M48000	Пружинное кольцо	2
16	......	Кулиса	1
17	......	Муфта	1
18	34H311	Пружинный шплинт	1		1/4" X 7/8"
19	R26448	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	R27218	Заглушка фитинга	2
21	A3917R	Уплотнительное кольцо	1
22	H136163	Сальник	1
23	12M7032	Стопорная шайба	1		8.400 mm
24	14H785	Гайка	1		5/16"
25	19H1875	Винт с головкой	2		5/16" X 1-3/4"
26	19H1905	Винт с головкой	4		5/16" X 1"
27	H168988	Рычаг	1
28	N376361	Прокладка	1
29	AH218207	Переключатель	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
30	T77857	Уплотнительное кольцо	1
31	AH221422	Фитинг переходника	1
32	T77613	Уплотнительное кольцо	2
33	AA35005	Электромагнитный клапан	1
34	AN302557	Электрическая обмотка	1
35	N223292	Гайка	1
36	......	Клапан	1		W/O Automatic Feed Rate System and Push Button Shift Transmission, ORDER AH232683
	......	Клапан	1		W/O Automatic Feed Rate System, ORDER AXE24925

Ограничитель хода

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE30211	Хомут	1		SUB FOR AZ44859
2	AXE30210	Колпачок	1		SUB FOR AZ49846
3	R26906	Уплотнительное кольцо	1
4	34M7173	Пружинный шплинт	4		3 X 10 mm

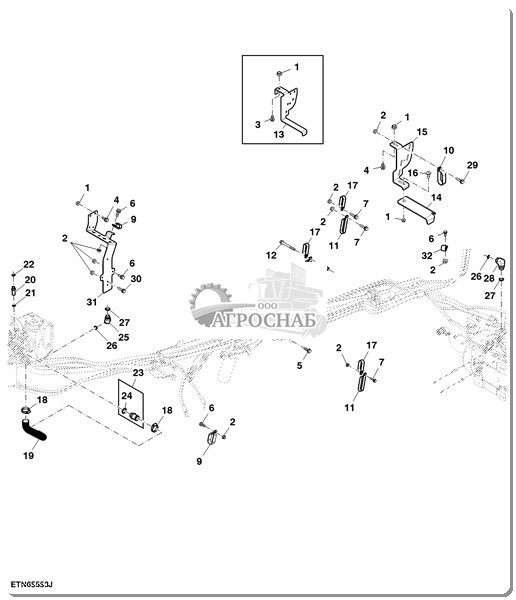

Зажимы и кронштейны гидравлических шлангов

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7296	Фланцевая гайка	7		M10
2	14M7298	Фланцевая гайка	10		M8
3	19M7784	Винт	1		M10 X 20
4	19M7785	Винт	2		M10 X 25
5	19M7786	Винт	3		M10 X 30
6	19M7866	Винт	5		M8 X 20
7	19M7868	Винт	AR		M8 X 30
8	28H3402	Распорная втулка	1		0.493" X 0.675" X 2"
9	AH226096	Скоба	2
10	AH80328	Зажимная скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H168854	Скоба	3
12	H171255	Винт	1
13	HXE35752	Кронштейн	1		FRONT
14	HXE54749	Кронштейн	1		SUB FOR HXE35752
15	HXE54751	Кронштейн	1		SUB FOR HXE35752
16	03M7191	Болт	1		M10 X 25
17	AH77884	Зажимная скоба	3
18	AH234924	Шланговый зажим	2
19	HXE12950	Труба	1
20	38H1212	Фитинг переходника	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	T77613	Уплотнительное кольцо	1
22	R26448	Уплотнительное кольцо	1
23	AXE17727	Фитинг	1
24	R29936	Уплотнительное кольцо	1
25	38H1048	Коленчатый патрубок	1
26	T77858	Уплотнительное кольцо	2
27	U12547	Уплотнительное кольцо	2
28	38H1007	Коленчатый патрубок	1
29	19M7798	Винт	2		M8 X 40
30	19M7867	Винт	1		M8 X 25
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	HXE16041	Кронштейн	1
32	R46667	Скоба	1

Шланги гидростатического привода (сталь) ( - 745163)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7791	Болт	16		M12 X 40
2	24M7240	Шайба	20		13 X 25 X 3 mm
3	AH235024	Гидрошланг	1
4	T78313	Уплотнительное кольцо	6
5	T107068	Фланцевый фитинг	12
6	AXE14221	Труба	1
7	AXE11982	Гидрошланг	1
8	AXE11983	Гидрошланг	1
9	AXE14222	Труба	1
10	AXE18773	Гидрошланг	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	R135918	Болт	8

Шланги гидростатического привода — 4WD L 1 (745164 - )

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7791	Болт	8		M12 X 40
2	24M7240	Шайба	16		13 X 25 X 3 mm
3	T78313	Уплотнительное кольцо	4
4	T107068	Фланцевый фитинг	8
5	AH166348	Гидрошланг	1		LGTH = 4820 mm, SUB FOR AXE14221
	AXE43160	Гидрошланг	1		LGTH = 4785 mm, USE WITH BXE10713
6	AH148193	Гидрошланг	1		LGTH = 4700 mm, SUB FOR AXE14222
	AXE43159	Гидрошланг	1		LGTH = 4690 mm, USE WITH BXE10713
7	AH235024	Гидрошланг	1		LGTH = 745 mm
8	AXE18773	Гидрошланг	1		LGTH = 1072 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
9	R135918	Болт	8

Шланги гидростатического привода (сталь) ( - 745163)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7791	Болт	16		M12 X 40
2	24M7240	Шайба	20		13 X 25 X 3 mm
3	T78313	Уплотнительное кольцо	6
4	T107068	Фланцевый фитинг	10
5	AXE14222	Труба	1		ORDER AXE11187
6	AXE11980	Гидрошланг	1
7	AXE14221	Труба	1		ORDER AXE11188
8	AXE15829	Гидрошланг	1
9	R135918	Болт	8

Шланги гидростатического привода – 2WD без ProDrive™ (745164 - )

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7791	Болт	8		M12 X 40
2	24M7240	Шайба	16		13 X 25 X 3 mm
3	T78313	Уплотнительное кольцо	1
4	T107068	Фланцевый фитинг	6
5	AXE11188	Гидрошланг	1
6	AXE11187	Гидрошланг	1
7	R135918	Болт	8

Зажимы шланга гидростатического привода и крепежные детали, 4WD (для Северной Америки)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	8		M8
2	19M7913	Винт	3		M8 X 90
3	AH161882	Изолятор	1
4	H114901	Пластина	4
5	H150222	Шланговый зажим	8
6	H150223	Шланговый зажим	4
7	19M8039	Винт	1		M8 X 80
8	03M7267	Болт	4		M8 X 80
9	28H1597	Шайба	3		0.546" X 0.840" X 3/8"

Зажимы шланга гидростатического привода и крепежные детали, 4WD (для Северной Америки)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	8		M8
2	19M7913	Винт	3		M8 X 90
3	19M8039	Винт	5		M8 X 80
4	H114901	Пластина	4
5	H150222	Шланговый зажим	8
6	28H1597	Шайба	3		0.546" X 0.840" X 3/8"
7	H150223	Шланговый зажим	4
8	AH161882	Изолятор	1

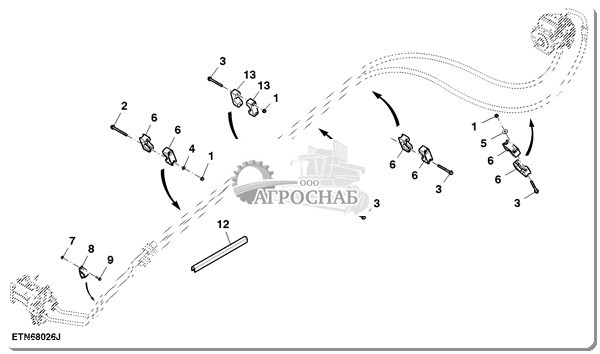

Зажимы шлангов гидростатического привода — привод на 2 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	19M7913	Винт	3		M8 X 90
3	19M8039	Винт	4		M8 X 80
4	28H1597	Шайба	3		0.546" X 0.840" X 3/8"
5	H150222	Шланговый зажим	6
6	H150223	Шланговый зажим	4
7	H114901	Пластина	3
8	24M7207	Шайба	2		8.400 X 24 X 2 mm
9	AXE12084	Скоба	2
10	19M7863	Винт	4		M6 X 25
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	14M7303	Фланцевая гайка	4		M6
12	28H5	Шайба	4		0.269" X 0.405" X 1/4"
13	AH161882	Изолятор	1

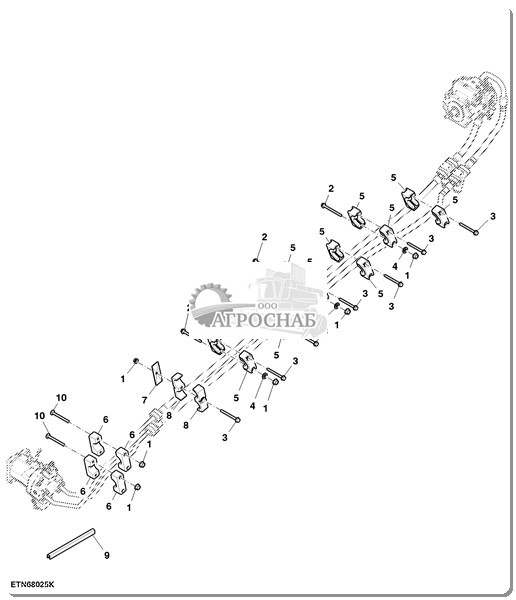

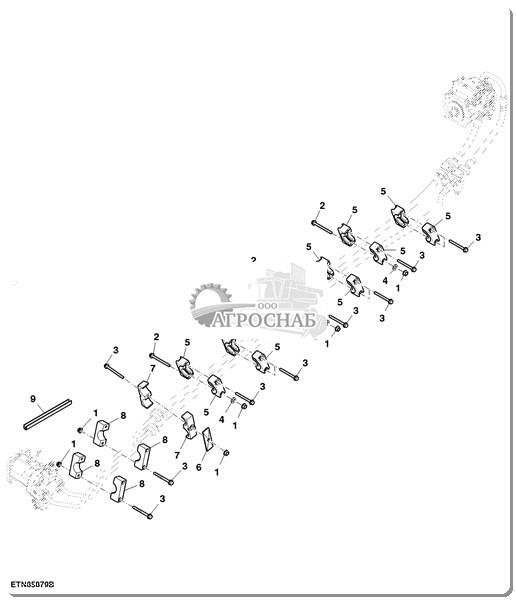

Зажимы шланга гидростатической системы, привод на 2 колеса (для Северной Америки)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	12		M8
2	19M7913	Винт	3		M8 X 90
3	19M8039	Винт	9		M8 X 80
4	24M7207	Шайба	2		8.400 X 24 X 2 mm
5	H114901	Пластина	4
6	H150222	Шланговый зажим	8
7	H150223	Шланговый зажим	8
8	28H1597	Шайба	3		0.546" X 0.840" X 3/8"
9	AH161882	Изолятор	1

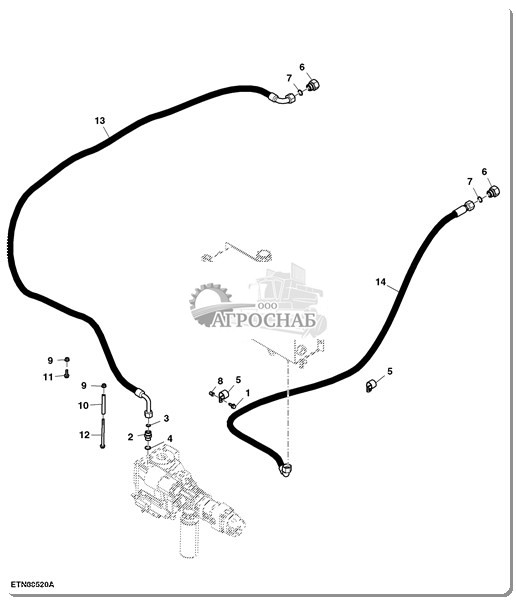

Шланги охладителя гидростатического масла — Tier 4

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7866	Винт	1		M8 X 20
2	38H1163	Фитинг переходника	1
3	T77858	Уплотнительное кольцо	1
4	U12547	Уплотнительное кольцо	1
5	R46667	Скоба	2
6	38H1484	Переходная втулка	2
7	T76938	Уплотнительное кольцо	2
8	H158135	Гайка	1
9	14M7298	Фланцевая гайка	2		M8
10	H140467	Втулка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	19M7867	Винт	1		M8 X 25
12	19M9915	Винт	1		M8 X 130
13	AXE21433	Гидрошланг	1		LGTH = 3745 mm
14	AXE21434	Гидрошланг	1		LGTH = 2795 mm

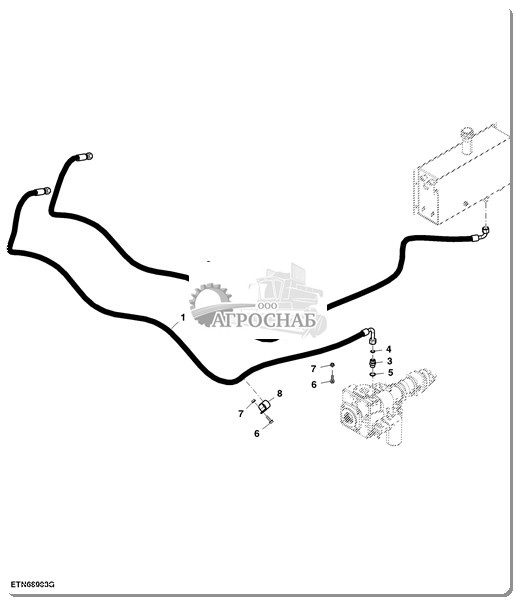

Гидростатические шланги маслоохладителя — Tier 2

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE13296	Гидрошланг	1		LGTH = 4245 mm
2	AXE13297	Гидрошланг	1		LGTH = 5160 mm
3	38H1163	Фитинг переходника	1
4	T77858	Уплотнительное кольцо	1
5	U12547	Уплотнительное кольцо	1
6	19M7867	Винт	2		M8 X 25
7	14M7298	Фланцевая гайка	2		M8
8	......	Скоба	1

Комплект для самостоятельной установки, комплект для переоборудования 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	BXE10713	Комплект приводов	1

Двигатели задних колес с механическим приводом, для сверхтяжелых условий эксплуатации, комплект д

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE54654	Комплект приводов	1		USE WITH BXE10713
2	AXE44956	Гидравлический мотор	1		LH, 2294 CC
3	AXE42609	Гидравлический мотор	1		RH, 2294 CC

Шланговые зажимы, фитинги и крепежные детали, комплект для переоборудования 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE54646	Комплект оборудования	1		INCLUDES 14M7296, 14M7298, 14M7300, 19 M7784, 19M7801, 19M7866, 19M7867, 19M79 13, 19M8039, 19M8162, 24H1668, 24M7024, 24M7240 AND T78707; USE WITH BXE10713
2	AXE54647	Комплект фитингов	1		INCLUDES 38H1007, 38H1030, 38H1031, 38H 1033, 38H1045, 38H1094, 38H1159, 38H1163 , 38H1329, 38H1481, 38H5154, 51M7042, R2 6448, R28782, T77613, T77857, T77858, T7 7932, T78313 AND U12547; USE WITH BXE107 13
3	AXE54648	Комплект зажимов	1		INCLUDES AH78237, AH80328, H114898, H1 14901, H150222, H150223, H77698, N18922 0, R46667 AND T107068; USE WITH BXE1071 3

Шланги комплекта привода, комплект для переоборудования 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE54655	Комплект шланга	1		USE WITH BXE10713

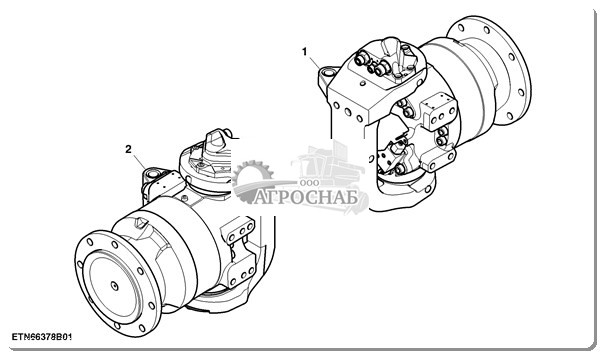

Двухскоростной гидравлический мотор, 1886 см?, 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE15793	Гидравлический мотор	1		RH
2	AXE15792	Гидравлический мотор	1		LH

2 Speed C Frame, Pivots and Caps Motor( Скорости c рамой поворачивается и крышки мотора)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE12312	Комплект втулок	2
2	H175439	Винт	6
	H232626	Винт с гол. п/торц. кл.	6
3	H175441	Винт	4
	H232631	Винт с гол. п/торц. кл.	4
4	T77613	Уплотнительное кольцо	4
5	AH169194	Заглушка	1		M33 X 2
6	AH169195	Золотник клапана	1
7	JD7806	Смазочная арматура	2
8	AH209121	Комплект уплотнений	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
9	AH209120	Клапан	1
10	AH219822	Электрическая обмотка	1
11	AH219807	Клапан	1
12	19M8513	Винт	4		M6 X 40
13	64M1018	Пробка сливного отверстия	1
14	AH169200	Масляная трубка	1
15	AH169201	Масляная трубка	1
16	19M8532	Винт	8		M6 X 35
17	AXE19557	Ось поворота	1		(A)
	HXE18590	Ось поворота	2		2096CC
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
18	HXE18195	Ось поворота	1		(B)
	HXE18196	Ось поворота	1		(C)
19	19M8440	Винт	9		M10 X 25
20	AXE12311	Сальник	1
21	H227051	Рулевая сошка	1		(D) 1886CC
	H227050	Рулевая сошка	1		(E) 1886CC
	HXE28386	Рулевая сошка	1		(E) 2096CC
	HXE28387	Рулевая сошка	1		(D) 2096CC
22	H175446	Крышка клапана	1
23	19M7946	Винт с головкой	4		M20 X 40
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
24	H75423	Крепление со штифтом	2
25	H210869	Распорная втулка	5
26	19M9338	Винт с головкой	5		M20 X 70
27	HXE14302	Вилка	1		1886CC
	HXE28385	Вилка	1		2096CC
28	19M9492	Винт	2		M8 X 12
29	AH169196	Установочный штифт	1
30	24H1452	Шайба	1		(F) 1-1/32" X 1-3/4" X 0.105"
31	N375572	Болт	1		(F)

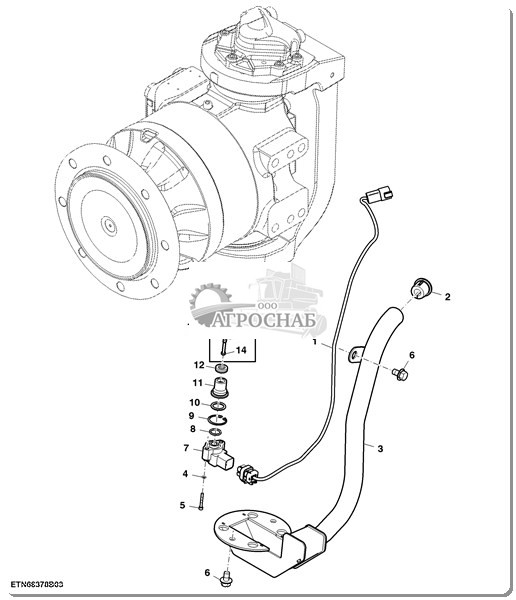

Датчик угла поворота колёс, гидромоторы задних колёс — привод на 4 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE13641	Жгут проводов	1
2	HXE16665	Уплотнение	1
3	AXE12894	Щиток	1
4	12M7084	Стопорная шайба	2		4.300 mm
5	19M9326	Винт	2		M4 X 30
6	19M7783	Винт	3		M10 X 16
7	AXE11478	Датчик	1		ORDER AXE62148
	AXE62148	Датчик	1
8	P48347	Уплотнительное кольцо	1
9	H35226	Пружинное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	P45750	Уплотнительное кольцо	1
11	N375367	Втулка	1
12	N375368	Сальник	1
13	AN278942	Ось	1
14	R126814	Ведущий вал	1
15	34H227	Пружинный шплинт	1		3/32" X 1/2"

Передняя крышка и вал, гидромоторы задних колёс — привод на 4 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AE70192	Комплект уплотнений	1
2	R63308	Уплотнительное кольцо	1
3	H63271	Штифт	5
4	T187712	Пружинное кольцо	1
5	H138900	Пластина	1
6	H214789	Прокладка	1
7	AZ56794	Ведущий вал	1
8	AZ56795	Сальник	1

Клапан регулировки производительности гидростатического привода, гидромотор заднего колеса — прив

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19H1905	Винт с головкой	3		5/16" X 1"
2	15M7076	Пробка сливного отверстия	1
3	19H1913	Винт с головкой	1		5/16" X 2-1/4"
4	57M7264	Корпус электр. разъема	1
	57M8631	Вспом. электр. разъем	1
	R104919	Клемма электр. разъема	7
	57M7258	Уплотнен. электр. разъема	7
	57M8632	Скоба	1
5	AH214887	Комплект катушек	2		(A)
6	AH214153	Комплект клапанов	2		(B)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
7	H215580	Катушка эл/магн. клапана	2
8	51M7041	Уплотнительное кольцо	5		11.300 X 2.200 mm
9	38H5002	Фитинг переходника	2
10	T77613	Уплотнительное кольцо	2
11	38H1067	Фитинг переходника	2
12	R26448	Уплотнительное кольцо	2
13	AH217866	Катушка эл/магн. клапана	1
14	AE73079	Электромагнитный клапан	1
15	AH218057	Электромагнитный клапан	1
16	RE154966	Датчик давления	1		(C)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
17	57M7796	Корпус электр. разъема	1
	R104701	Клемма электр. разъема	3
18	AH215102	Жгут проводов	1
19	AH222653	Контрольный клапан	1
20	H224139	Прокладка	1
21	H229135	Кулиса	1
22	R108038	Пробка сливного отверстия	1
23	AH222960	Сито	2
24	AH222964	Заглушка фитинга	1
25	H224550	Прокладка	2

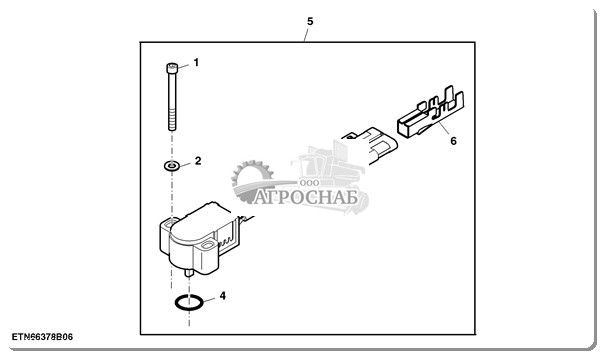

Датчик положения клапана регулировки производительности гидростатического привода, гидромоторы за

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19H3977	Винт с гол. п/торц. кл.	2		0.164" X 1-1/4"
2	24H1943	Шайба	2		3/16" X 3/8" X 0.040"
3	......	Датчик	1
4	R73599	Уплотнительное кольцо	1
5	AH222833	Комплект датчиков	1
6	R104701	Клемма электр. разъема	3

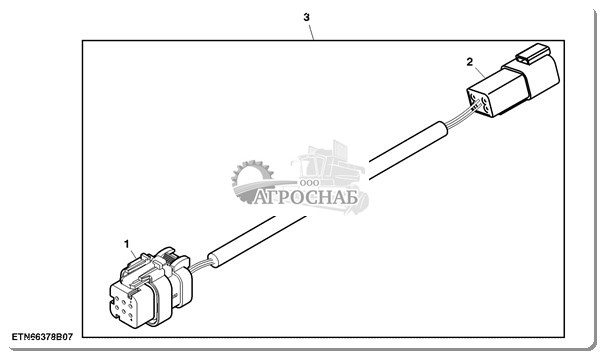

Переходной жгут проводов моста, гидромоторы задних колёс — привод на 4 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	57M9786	Корпус электр. разъема	1
2	AZ50832	Узел электрич. разъема	1
3	AXE13641	Жгут проводов	1

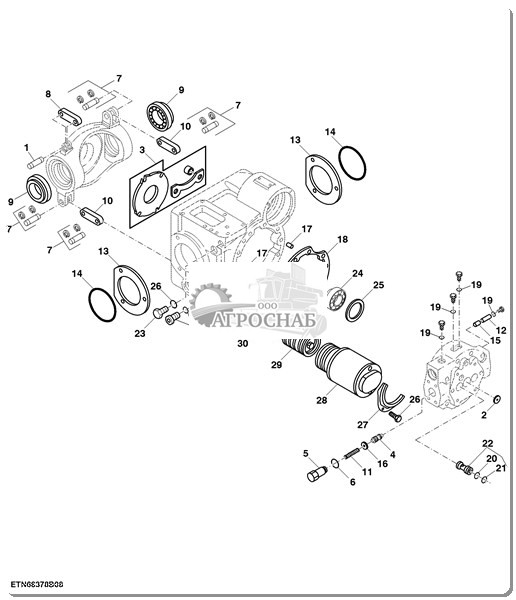

Корпус, наклонная шайба и сервоцилиндры — гидромоторы задних колёс — привод на 4 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	N126603	Крепление со штифтом	1
2	N126644	Жиклер	1
3	AH131392	Комплект пластин	1
4	H135214	Золотник клапана	1
5	H135215	Карман	1
6	R26906	Уплотнительное кольцо	AR
7	AN274375	Крепление со штифтом	4
8	N126607	Кулиса	1
9	JD9076	Внутр. кольцо подшипника	2
	JD9133	Наружн. кольцо подшипн.	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	N126600	Кулиса	2
11	H135211	Пружина сжатия	1
12	H135695	Игольчатый ролик	1
13	AH112680	Прокладка	1		SIX, .002", FOUR, .005" , .010", .015" AND .025"
14	M4237T	Уплотнительное кольцо	2
15	H135212	Игольчатый ролик	1
16	H135213	Шайба	1
17	H63271	Штифт	2
18	H214563	Прокладка	1
19	R30903	Уплотнительное кольцо	4
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	R152879	Уплотнительное кольцо	2
21	W23690	Защитное кольцо	2
22	AN122502	Обратный клапан	2
23	R51031	Фитинг	1
24	AH65358	Подшипник	1
25	AH112678	Прокладка	1		SIX, .003", .005", .010" , .015", .020" AND .030"
26	R28782	Уплотнительное кольцо	2
27	H115052	Стопор	2
28	AH112668	Гильза	2
	AZ42198	Гильза	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
29	AH112675	Поршень	2		INCLUDES AN274375
30	P48403	Уплотнительное кольцо	2
31	M4237T	Уплотнительное кольцо	2
32	AN122518	Заглушка фитинга	1		PLUG, SOCKET HEAD UNF, 7/16", INCLUDES O-RING

Двухскоростной гидравлический мотор, 2294 см?, 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE42609	Гидравлический мотор	1		(A) RH
	AXE44956	Гидравлический мотор	1		(A) LH

Рама двухскоростного гидравлического мотора, шарнир и крышки, 2294 см?, 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE12312	Комплект втулок	1
2	38H5005	Фитинг переходника	1
3	H232631	Винт с гол. п/торц. кл.	4
4	T77613	Уплотнительное кольцо	4
5	AH169194	Заглушка	1
6	AH169195	Золотник клапана	1
7	JD7806	Смазочная арматура	1
8	AH209121	Комплект уплотнений	1
9	AH209120	Клапан	1
10	AXE45240	Катушка эл/магн. клапана	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE46088	Клапан	1
12	19M8513	Винт	4		M6 X 40
13	64M1019	Пробка сливного отверстия	1
14	AH169200	Масляная трубка	1
15	AH169201	Масляная трубка	1
16	19M8532	Винт	8		M6 X 35
17	AXE19557	Ось поворота	1
18	HXE18196	Ось поворота	1		USE WITH AXE42609
	HXE18195	Ось поворота	1		USE WITH AXE44956
19	19M8440	Винт	9		M10 X 25
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	AXE12311	Сальник	1
21	H227050	Рулевая сошка	1		USE WITH AXE42609
	H227051	Рулевая сошка	1		USE WITH AXE44956
22	H175446	Крышка клапана	1
23	19M8532	Винт	8		M6 X 35
24	38H5152	Фитинг переходника	1
25	T77858	Уплотнительное кольцо	1
26	19M7946	Винт с головкой	4		M20 X 40
27	HXE14302	Вилка	1
28	51M7047	Уплотнительное кольцо	2		23.600 X 2.900 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
29	AH169196	Установочный штифт	1
30	51M7047	Уплотнительное кольцо	1		23.600 X 2.900 mm
31	T77932	Уплотнительное кольцо	1
32	38H5003	Фитинг переходника	1
33	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
34	T77857	Уплотнительное кольцо	1
35	N375572	Болт	1		USE WITH AXE44956
36	24H1452	Шайба	1		1-1/32" X 1-3/4" X 0.105" USE WITH AXE44956
..	AXE42609	Гидравлический мотор	1		RH
..	AXE44956	Гидравлический мотор	1		LH

Внутренняя крышка двухскоростного гидравлического мотора, коллектор и уплотнение, 2294 см?, 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H175443	Шайба	2
2	R91842	Винт	2
3	AH230666	Ремонтный комплект	2
4	AH169193	Сальник	2
5	H175440	Гидравл. нагнетат. клапан	2
6	H175442	Пружина сжатия	9
7	AXE47208	Блок цилиндра	1
8	H175438	Уплотнительное кольцо	2
9	AXE47182	Эксцентрик	1
	AXE19540	Эксцентрик	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AH232287	Эксцентрик	2		2096 CC
10	AH230661	Сальник	1
11	AH230663	Конич. роликов. подшипник	1
12	AH230664	Конич. роликов. подшипник	1
13	AH230662	Сальник	1
14	AXE19556	Шпиндель	1
	AH230665	Шпиндель	2		2096 CC
..	AXE42609	Гидравлический мотор	1		RH
..	AXE44956	Гидравлический мотор	1		LH

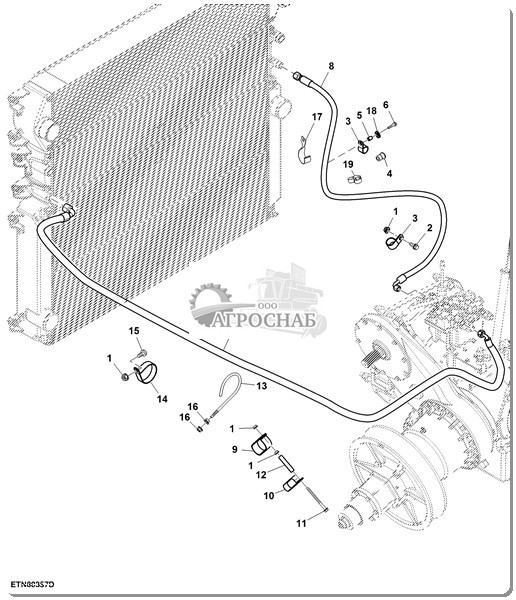

Гидравлические шланги охладителя сцепления со смазкой, Final Tier 4

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	5		M8
2	19M7866	Винт	1		M8 X 20
3	T43361	Зажимная скоба	2
4	H158135	Гайка	1
5	28H1903	Втулка	1		0.364" X 0.540" X 3/4"
6	19M7800	Винт	1		M8 X 50
7	AXE21367	Гидрошланг	1		LGTH = 3500 mm
8	AXE21365	Гидрошланг	1		LGTH = 2660 mm
9	AH80328	Зажимная скоба	1
10	H168854	Скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	19M7970	Винт	1		M8 X 100
12	A78162	Распорная втулка	1
13	H163603	Шланговая опора	2
14	N302180	Скоба	1
15	19M7868	Винт	1		M8 X 30
16	14M7296	Фланцевая гайка	4		M10
17	H218743	Зажимная скоба	1
18	24M7055	Шайба	1		8.400 X 16 X 1.600 mm
19	R213663	Скоба	1

Навесное оборудование, переоборудование привода на четыре колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	BXE10506	Комплект шланга	1		SUB FOR BXE10145

Зажимы и фитинги шлангов, 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH241124	Комплект оборудования	1		INCLUDES 19M8039, 19M8162, 14M7298, 19M797 0, 19M7866, 19M7784, T78707, 24M7207, 14M72 96, 19M7801 AND 14M7300; USE WITH BXE10506
2	AH241125	Комплект фитингов	1		INCLUDES 38H1007, 38H1030, 38H1045, 38H1159 , 38H1163, 38H1329, 38H5035, 38H5154, 51M704 2, R26448, R28782, T77613, T77814, T77858, T 77932, T78313 AND U12547; USE WITH BXE10506
3	AH241126	Комплект зажимов	1		INCLUDES H114901, T107068, H7769 8, R46667, R213663, R35668, H1148 98 AND N189220; USE WITH BXE10506

Шланги привода на четыре колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE25126	Щиток	1		SUB FORAH232290
2	14M7298	Фланцевая гайка	8		M8
3	14M7300	Фланцевая гайка	4		M20
4	19M7801	Винт	3		M8 X 60
5	38H1007	Коленчатый патрубок	2
6	38H1045	Коленчатый патрубок	1
7	38H1159	Фитинг переходника	1
8	38H5152	Фитинг переходника	2
9	T77613	Уплотнительное кольцо	4
10	R26448	Уплотнительное кольцо	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	38H1329	Фитинг переходника	2
12	38H5037	Фитинг переходника	1
13	R28782	Уплотнительное кольцо	3
14	24M7240	Шайба	16		13 X 25 X 3 mm
15	AH80328	Зажимная скоба	1
16	24H1668	Шайба	2		1-17/64" X 2-1/4" X 0.134"
17	AH218798	Контрольный клапан	1
18	H154755	Щиток	2
19	HXE105549	Щиток	2		SUB FOR H175313 APPL
20	HXE14374	Кронштейн	1		-	094131
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	HXE67015	Кронштейн	1	094132	-
21	14M7296	Фланцевая гайка	2		M10
22	19M7784	Винт	6		M10 X 20
23	19M7866	Винт	3		M8 X 20
24	19M8039	Винт	1		M8 X 80
25	19M8162	Винт	16		M10 X 40
26	24M7298	Шайба	2		8.400 X 25 X 2 mm
27	38H1033	Тройник	1
28	AH128692	Коллектор	1
29	AH161882	Изолятор	3
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
30	AH233898	Гидрошланг	2		LGTH = 3500 mm
31	AH166046	Гидрошланг	4		LGTH = 3375 mm
32	AH215103	Гидрошланг	1		LGTH = 2650 mm
33	AH226745	Гидрошланг	1		LGTH = 820 mm
34	AH231053	Коллектор	1
	AXE46062	Коллектор	1		USE WITH BXE10713
35	AH231054	Коллектор	1
	AXE46061	Коллектор	1		USE WITH BXE10713
36	AH232539	Гидрошланг	1		LGTH = 1580 mm
37	AH232540	Гидрошланг	1		LGTH = 1630 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
38	AXE12541	Гидрошланг	1		LGTH = 3675 mm
	AXE48541	Гидрошланг	1		LGTH = 3675 mm, USE WITH BXE10713
39	H114898	Скоба	2
40	H114901	Пластина	1
41	H75541	Скоба	1
42	N189220	Обвязной хомут	2
43	R35668	Скоба	2
44	T107068	Фланцевый фитинг	4
45	T78313	Уплотнительное кольцо	4
46	T78707	Гайка	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
47	HXE14375	Кронштейн	1		-	094131
	HXE67067	Кронштейн	1	094132	-
48	H214926	Защитный шланг	2
49	H77698	Обвязной хомут	2
50	51M7042	Уплотнительное кольцо	1		13.300 X 2.200 mm
51	38H1030	Тройник	1
52	19M7867	Винт	1		M8 X 25
53	51M7047	Уплотнительное кольцо	3		23.600 X 2.900 mm
54	T77932	Уплотнительное кольцо	1
55	T77858	Уплотнительное кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
56	T77814	Уплотнительное кольцо	1
57	38H5003	Фитинг переходника	2
58	51M7043	Уплотнительное кольцо	4		15.300 X 2.200 mm
59	T77857	Уплотнительное кольцо	6
60	U12547	Уплотнительное кольцо	2		23.470 X 2.946 mm

Клапан управления — вкл./выкл. привода на 4 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH218798	Контрольный клапан	1
2	R27218	Заглушка фитинга	1
3	R31674	Уплотнительное кольцо	1
4	R45182	Пружина сжатия	1
5	AU40993	Фитинг	1
6	R51031	Фитинг	2
7	AT147011	Соленоид	1
8	AT190404	Электромагн. гидр. клапан	4
9	AH84695	Фитинг	1

Фитинг гидравлического резервуара — привод на 2 колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	RE225377	Заглушка фитинга	1

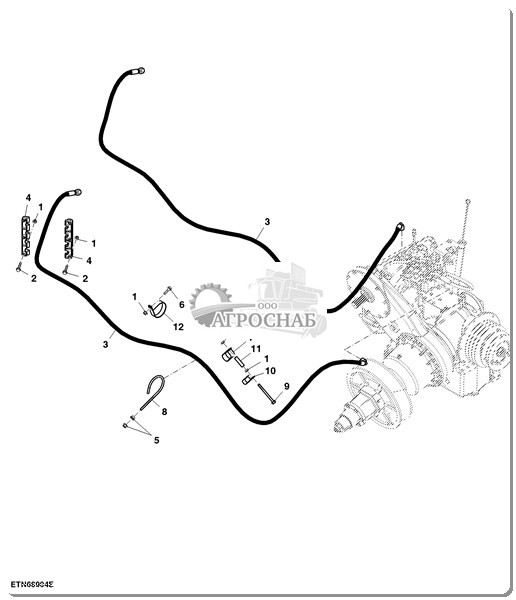

Гидравлические шланги охладителя сцепления со смазкой, Tier 2 / Tier 3

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	9		M8
2	19M8318	Винт	6		M8 X 45
3	AXE13299	Гидрошланг	2		LGTH = 3975 mm
4	H220580	Скоба	2
5	14M7296	Фланцевая гайка	4		M10
6	19M7868	Винт	1		M8 X 30
7	AH80328	Зажимная скоба	1
8	H163603	Шланговая опора	2
9	19M7970	Винт	1		M8 X 100
10	H168854	Скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	A78162	Распорная втулка	1
12	N302180	Скоба	1

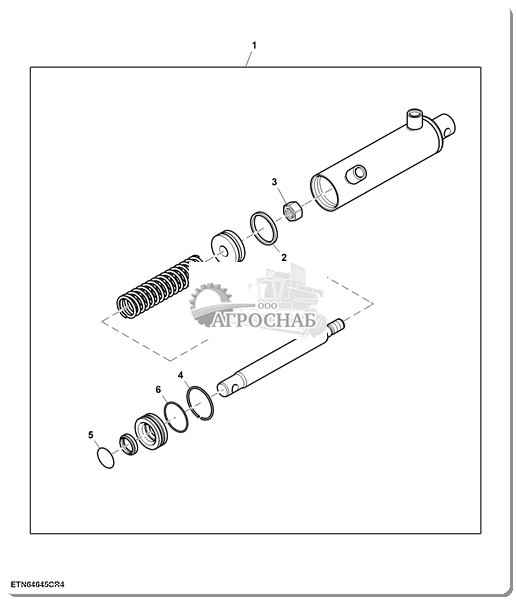

Цилиндр включения разгрузочного шнека

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH176248	Гидравлический цилиндр	1
2	AH176234	Сальник	1
3	H170534	Гайка	1
4	H164359	Пружинное кольцо	1
5	U46166	Уплотнительное кольцо	1
6	U44062	Уплотнительное кольцо	1

Гидравлические шланги и фитинги цилиндра включения разгрузочного шнека, высокая скорость разгрузк

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH153985	Гидрошланг	1		LGTH = 780 mm
2	H102013	Жиклер	1
3	AH97280	Зажимная скоба	1
4	AXE16549	Гидрошланг	1		LGTH = 960 mm
5	38H1168	Фитинг переходника	1
6	T77814	Уплотнительное кольцо	1
7	R26448	Уплотнительное кольцо	2
8	38H1004	Коленчатый патрубок	1
9	T77613	Уплотнительное кольцо	1

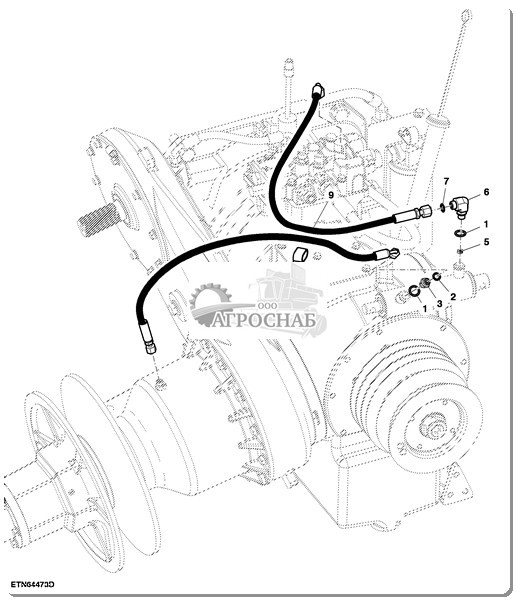

Шланги и фитинги цилиндра включения разгрузочного шнека

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	R26448	Уплотнительное кольцо	2
2	T77814	Уплотнительное кольцо	1
3	38H1168	Фитинг переходника	1
4	AH97280	Зажимная скоба	1
5	H60821	Жиклер	1
6	38H1004	Коленчатый патрубок	1
7	T77613	Уплотнительное кольцо	1
8	AH153985	Гидрошланг	1		LGTH = 780 mm
9	AXE16549	Гидрошланг	1		LGTH = 960 mm

Гидравлические шланги двигателя вентилятора с регулируемой скоростью

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7785	Винт	1		M10 X 25
3	19M7800	Винт	2		M8 X 50
4	38H1030	Тройник	1
5	T77613	Уплотнительное кольцо	7
6	38H5016	Коленчатый патрубок	1
7	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
8	38H5026	Коленчатый патрубок	1
9	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
10	AH76882	Зажимная скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE11049	Гидрошланг	1		LGTH = 2410 mm
12	AXE12785	Линия	1
13	AXE13007	Гидрошланг	1		LGTH = 2410 mm
14	RE268241	Расходный гидр. клапан	1
15	28H1597	Шайба	1		0.546" X 0.840" X 3/8"
16	AH77869	Зажимная скоба	2
17	19M7866	Винт	2		M8 X 20
18	R27296	Гайка	1
19	RE242062	Электромагнитный клапан	1
20	51M7040	Уплотнительное кольцо	4		9.300 X 2.200 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	RE42567	Заглушка фитинга	1
22	R26286	Уплотнительное кольцо	1
23	R292405	Жиклер	1
24	38H5008	Фитинг переходника	1
25	38H5022	Коленчатый патрубок	1

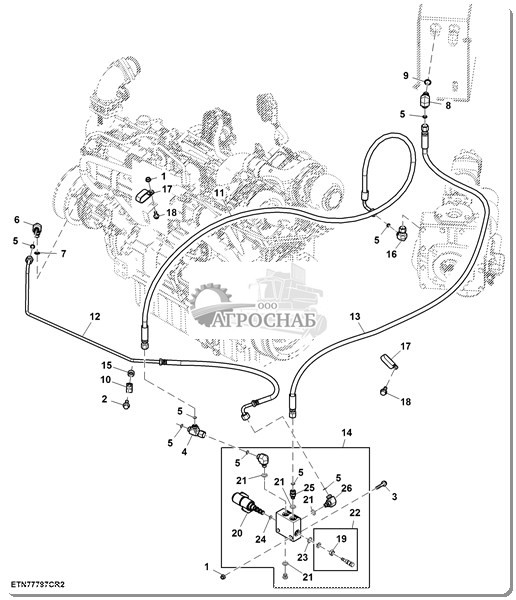

Гидравлические шланги двигателя вентилятора с регулируемой скоростью

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7785	Винт	1		M10 X 25
3	19M7800	Винт	2		M8 X 50
4	38H1030	Тройник	1
5	T77613	Уплотнительное кольцо	8
6	38H5016	Коленчатый патрубок	1
7	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
8	38H5026	Коленчатый патрубок	1
9	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
10	AH76882	Зажимная скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE11049	Гидрошланг	1		LGTH = 2410 mm
12	AXE12785	Линия	1
13	AXE13007	Гидрошланг	1		LGTH = 2410 mm
14	RE268241	Расходный гидр. клапан	1
15	28H1597	Шайба	1		0.546" X 0.840" X 3/8"
16	38H1094	Коленчатый патрубок	1
17	AH77869	Зажимная скоба	2
18	19M7866	Винт	2		M8 X 20
19	R27296	Гайка	1
20	RE242062	Электромагнитный клапан	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	51M7040	Уплотнительное кольцо	4		9.300 X 2.200 mm
22	RE42567	Заглушка фитинга	1
23	R26286	Уплотнительное кольцо	1
24	R292405	Жиклер	1
25	38H5008	Фитинг переходника	1
26	38H5022	Коленчатый патрубок	1

Гидравлический клапан управления расходом

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	38H5008	Фитинг переходника	1
2	T77613	Уплотнительное кольцо	2
3	51M7040	Уплотнительное кольцо	4		9.300 X 2.200 mm
4	38H5022	Коленчатый патрубок	1
5	RE265262	Заглушка фитинга	1
6	R26286	Уплотнительное кольцо	1
7	R27296	Гайка	1
8	RE42567	Заглушка фитинга	1
9	T228510	Жиклер	1
10	R292405	Жиклер	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	RE242062	Электромагнитный клапан	1

Не Pro Drive, наклейка

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE28534	Метка	3
2	H229780	Метка	1
3	H229098	Метка	1

Наклейка без текста, не ProDrive™ (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H152243	Метка	3
2	L113583	Метка	3

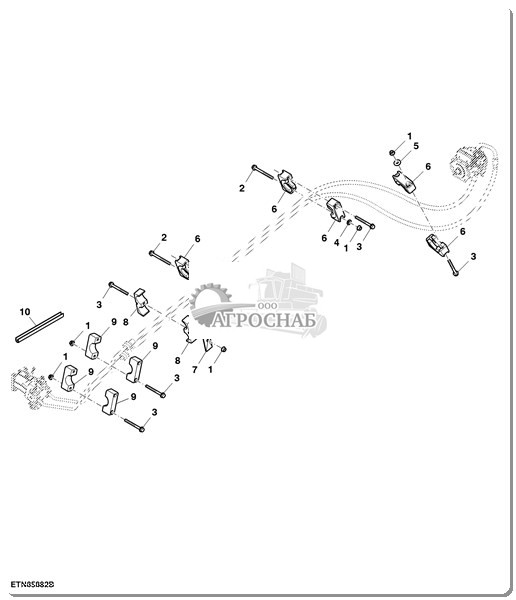

Зажимы шланга гидростатического привода, привод на 4 колеса (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	8		M8
2	19M7913	Винт	3		M8 X 90
3	19M8039	Винт	10		M8 X 80
4	24M7106	Шайба	3		10 X 18 X 2.500 mm
5	AH230729	Шланговый зажим	12
6	H150223	Шланговый зажим	4
7	H114901	Пластина	1
8	H150222	Шланговый зажим	2
9	AH161882	Изолятор	1
10	03M7267	Болт	4		M8 X 80

Зажимы шланга гидростатической системы, привод на 4 колеса (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	8		M8
2	19M7913	Винт	3		M8 X 90
3	19M8039	Винт	14		M8 X 80
4	24M7106	Шайба	3		10 X 18 X 2.500 mm
5	AH230729	Шланговый зажим	12
6	H114901	Пластина	1
7	H150222	Шланговый зажим	2
8	H150223	Шланговый зажим	4
9	AH161882	Изолятор	1

Зажимы шланга гидростатического привода, привод на 2 колеса (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	7		M8
2	19M7913	Винт	3		M8 X 90
3	19M8039	Винт	13		M8 X 80
4	24M7106	Шайба	3		10 X 18 X 2.500 mm
5	24M7207	Шайба	2		8.400 X 24 X 2 mm
6	AH230729	Шланговый зажим	16
7	14M7303	Фланцевая гайка	4		M6
8	AXE12084	Скоба	2
9	19M7863	Винт	4		M6 X 25
10	H150223	Шланговый зажим	4
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H114901	Пластина	1
12	AH161882	Изолятор	1
13	H150222	Шланговый зажим	2

Зажимы шланга гидростатической системы, привод на 2 колеса (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	12		M8
2	19M7913	Винт	3		M8 X 90
3	19M8039	Винт	18		M8 X 80
4	24M7106	Шайба	3		10 X 18 X 2.500 mm
5	24M7207	Шайба	2		8.400 X 24 X 2 mm
6	AH230729	Шланговый зажим	16
7	H114901	Пластина	1
8	H150222	Шланговый зажим	2
9	H150223	Шланговый зажим	4
10	AH161882	Изолятор	1

Заглушка гидравлического бака

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	RE225377	Заглушка фитинга	1

Гидравлические шланги вентилятора двигателя с регулируемой скоростью, 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7785	Винт	1		M10 X 25
3	19M7800	Винт	2		M8 X 50
4	38H1030	Тройник	1
5	T77613	Уплотнительное кольцо	4
6	38H5016	Коленчатый патрубок	1
7	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
8	38H5026	Коленчатый патрубок	1
9	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
10	AH76882	Зажимная скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE11049	Гидрошланг	1		LGTH = 2410 mm
12	AXE12785	Линия	1
13	AXE37426	Гидрошланг	1		LGTH = 2410 mm
14	28H1597	Шайба	1		0.546" X 0.840" X 3/8"
15	AH77869	Зажимная скоба	1
16	AH77884	Зажимная скоба	2
17	19M7866	Винт	3		M8 X 20

Клапан управления вентилятором двигателя с регулируемой скоростью, 4WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE57965	Контрольный клапан	1
2	T77814	Уплотнительное кольцо	1
3	38H5001	Фитинг переходника	1
4	51M7040	Уплотнительное кольцо	3		9.300 X 2.200 mm
5	RE539113	Фитинг	1
6	R27296	Гайка	1
7	RE42567	Заглушка фитинга	1		Перепускной клапан вентилятора
8	T77613	Уплотнительное кольцо	2
9	38H5022	Коленчатый патрубок	1
10	AXE36984	Фитинг переходника	1		Дроссель 1 вентилятора двигателя
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	R292405	Жиклер	1
12	AT333807	Катушка эл/магн. клапана	1		Уменьшение скорости вентилятора
13	AT333812	Катушка эл/магн. клапана	1		Увеличение скорости вентилятора
14	TCA18261	Электромагнитный клапан	1		Дроссель 2 вентилятора двигателя
	F433465	Комплект уплотнений	1

Гидравлические шланги вентилятора двигателя с регулируемой скоростью, 2WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	4		M8
2	19M7785	Винт	1		M10 X 25
3	19M7800	Винт	2		M8 X 50
4	38H1030	Тройник	1
5	T77613	Уплотнительное кольцо	5
6	38H5016	Коленчатый патрубок	1
7	51M7041	Уплотнительное кольцо	1		11.300 X 2.200 mm
8	38H5026	Коленчатый патрубок	1
9	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
10	AH76882	Зажимная скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE11049	Гидрошланг	1		LGTH = 2410 mm
12	AXE12785	Линия	1
13	AXE37426	Гидрошланг	1		LGTH = 2410 mm
14	28H1597	Шайба	1		0.546" X 0.840" X 3/8"
15	38H1094	Коленчатый патрубок	1
16	AH77884	Зажимная скоба	2
17	19M7866	Винт	3		M8 X 20
18	AH77869	Зажимная скоба	1

Клапан управления вентилятором двигателя с регулируемой скоростью, 2WD

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE57965	Контрольный клапан	1
2	T77814	Уплотнительное кольцо	1
3	38H5001	Фитинг переходника	1
4	51M7040	Уплотнительное кольцо	3		9.300 X 2.200 mm
5	RE539113	Фитинг	1
6	R27296	Гайка	1
7	RE42567	Заглушка фитинга	1		Перепускной клапан вентилятора
8	T77613	Уплотнительное кольцо	2
9	38H5022	Коленчатый патрубок	1
10	AXE36984	Фитинг переходника	1		Дроссель 1 вентилятора двигателя
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	R292405	Жиклер	1
12	AT333807	Катушка эл/магн. клапана	1		Уменьшение скорости вентилятора
13	AT333812	Катушка эл/магн. клапана	1		Увеличение скорости вентилятора
14	TCA18261	Электромагнитный клапан	1		Дроссель 2 вентилятора двигателя
	F433465	Комплект уплотнений	1
